活版印刷機の工具†

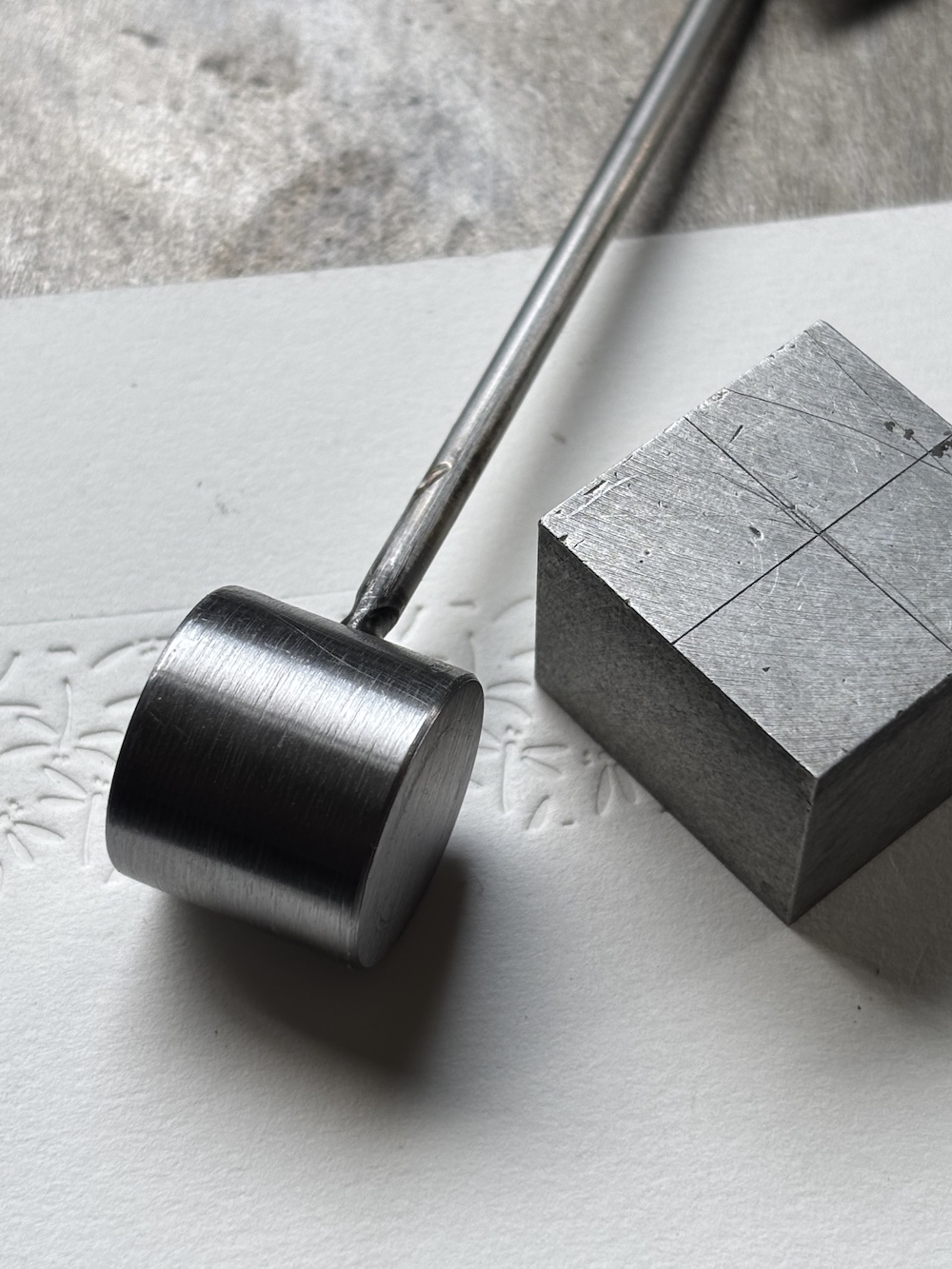

これは、活字に規定のローラー圧がかかっているかを調べる工具です

活字の高さ23.45mmだから、この工具の円柱の高さも23.45となっており、ローラーの高さを調整するのに使用します。
版台とローラーの間に滑り込ませ、インキが付いた太さで判断します。

近くの機械屋さんで作ってもらいました。

右に移っている四角はメタルベースで高さが22.4あります。コレに1mmの凸版を貼り付けて活字と同じ高さにします。

高さの基本が23.45なので、それに合わせて組版をします。
