バランの検証

HomeMade

自作バラン検証のためのページ

バランの設計計算について†

バラン設計をご覧下さい

自作バランのデータ†

MDRF用に†

以前に作っておいたMDRF用バランのデーターを再確認した。
定格は120Wまで、巻き数比で1：４と１：３のものだ。

1：４となると、高い周波数でアイソレーションが悪くなる、巻き線の長さによるものだ、 しかし、3.5〜21メガ辺りまでは何とか使い物になる。いずれも移動先での使用を考えているので、これで妥協することにした。

次回製作するときはもう少し考えてから・・・

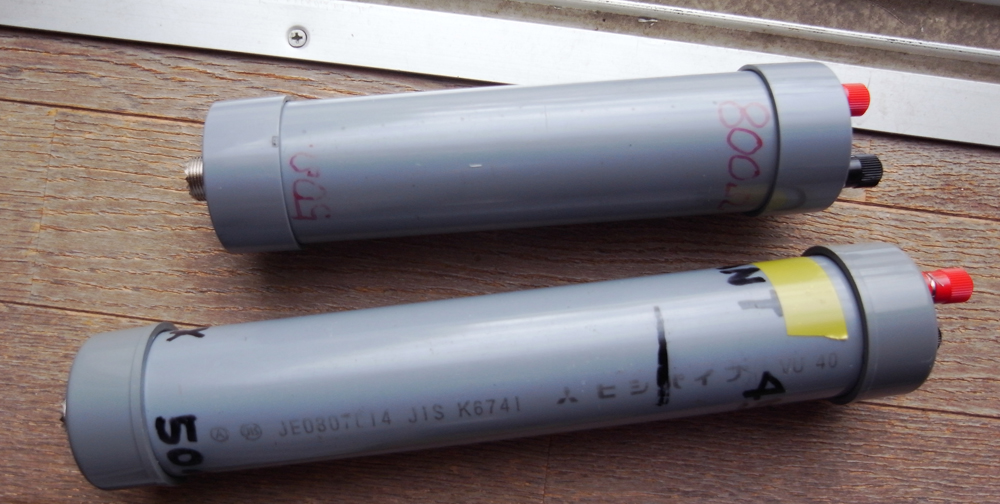

フェライトバーに巻いたのでこのような形に、使いやすそうだ。

次は50Ω：200Ω　100ワット定格のものを計画している

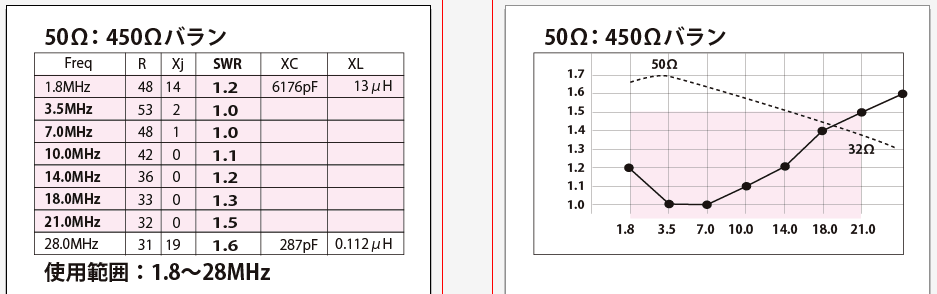

50Ω；450Ω 　巻き数比は１：３　インピーダンス比1：９†

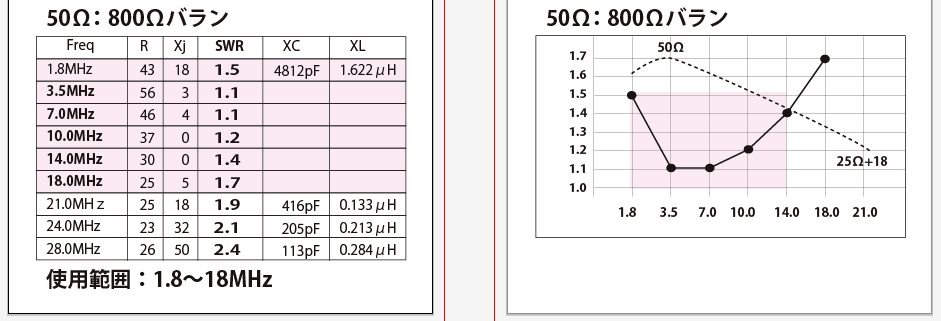

50Ω；800Ω　巻き数比は１：4　インピーダンス比1：16†

移動用　低出力†

フェライトコアFT140に巻いたもの

定格出力は10ワットまで、

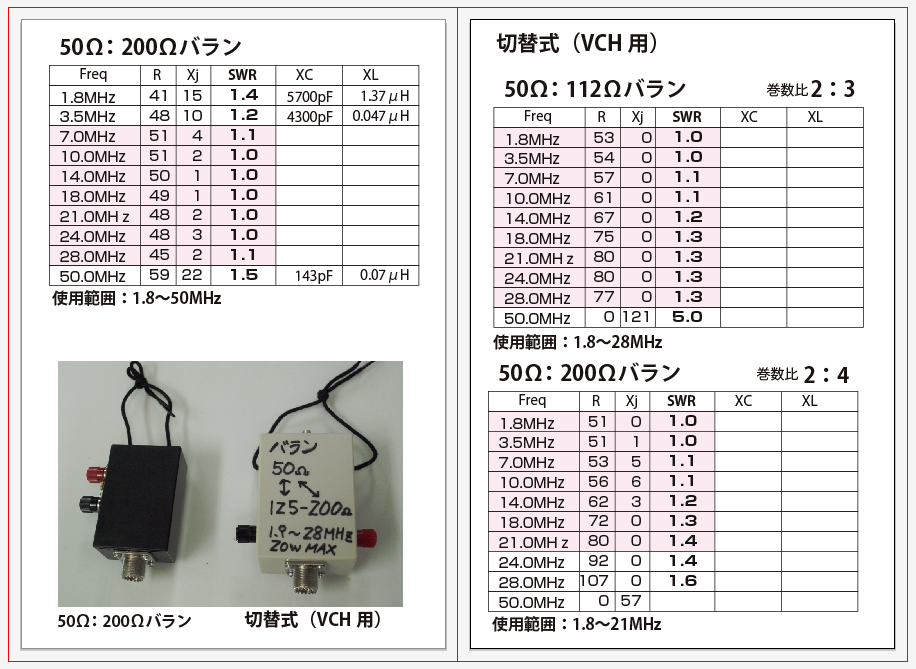

50Ω：200Ω　巻き数比１：２　インピーダンス比１：４†

VCHアンテナ用に作成　10W未満

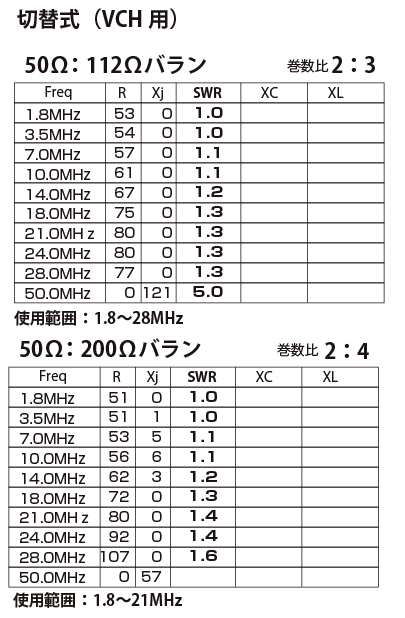

切り替え式　VCHアンテナ用に作成　10W未満　†

巻線長が長くなってしまったので、高い周波数ではアイソレーションが悪い。
主にローバンドでの使用

• 50Ω；113Ω　巻き数比２：３　インピーダンス比４：９
• 50Ω：200Ω　巻き数比２：４　インピーダンス比１：４
