太陽光発電

取り敢えず100V300Wの発電を目指してやってみようと思う、

まず、大切なことは、電流を貯めておくバッテリーが高品質な物でなければならないので、ユアサのディープサイクル105Ahrのものを2ヶ用意した。
2ヶで28,000位で購入できたので、まぁまぁの出費かな。
肝心のソーラーパネルは100Wのものがヤフオクで11,000で入手できた。
インバーターは300Wのモノが18,000ほど。
充放電コントローラーも40A程度なら18,000円

合計75,000円の出費。

これの元を取るには・・・などと考えずに、災害の時の備えと思ってやってみようと思う。

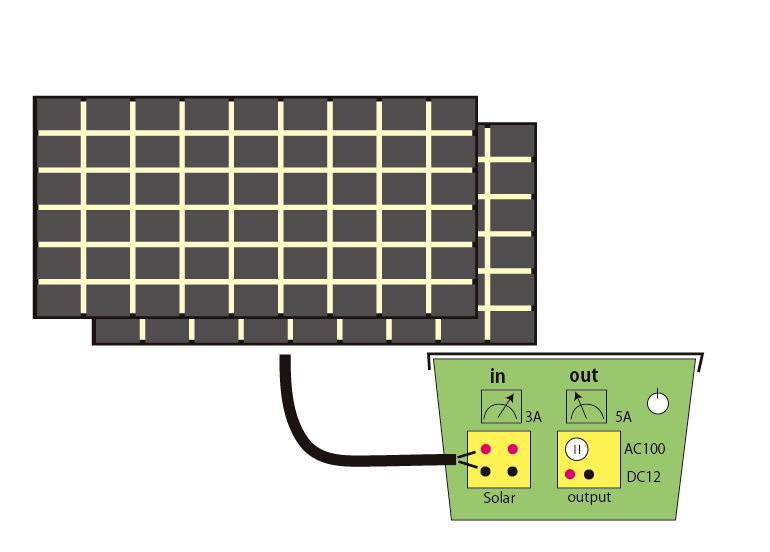

ソーラーパネルはガレージの上、バッテリーはベランダに設置する、100Vケーブルでシャックに引き込むのだが、インバーターのスイッチを入れっぱなしにしておくのは不経済だから、リレーなどでスイッチの切換をするようにしたい

各試用は下記の通り

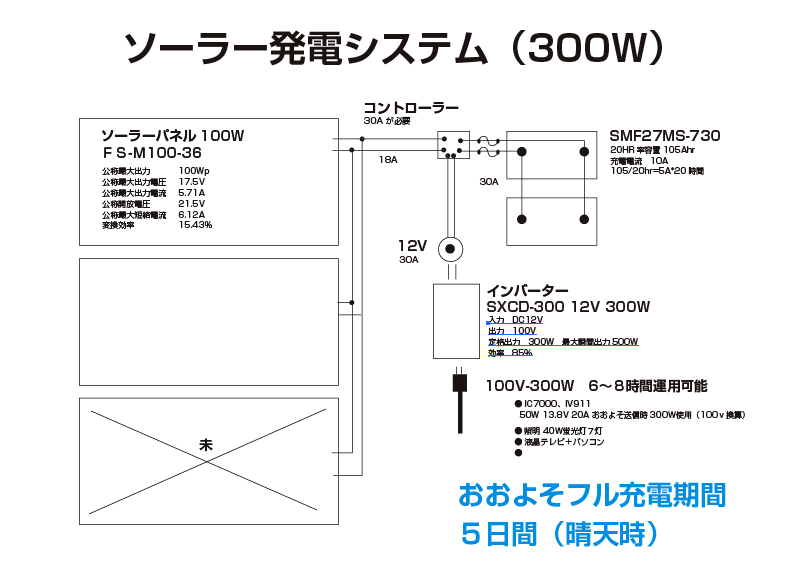

計画図2014-04-02


部品表

Aメーター三菱製 30A YS-208NAA 10A 0-10-30A B2ケhttp://www.monotaro.com/p/0856/0221/
12Vリレーインバーターの電源ON-OFF用秋月 自動車用リレー
陸式ターミナル赤・黒 大型3x2甲府ラジオセンター
100Vジャック屋外用1ケホームセンター
コンテナBOX厚手のしっかりしたモノ、バッテリー2ヶとインバータ等収納1ケホームセンター
リレー用ジャック
バッテリー用端子銅製カー用品、イエローハット
接続ケーブル30A赤・黒 各2m  〃
