APFのデータ†

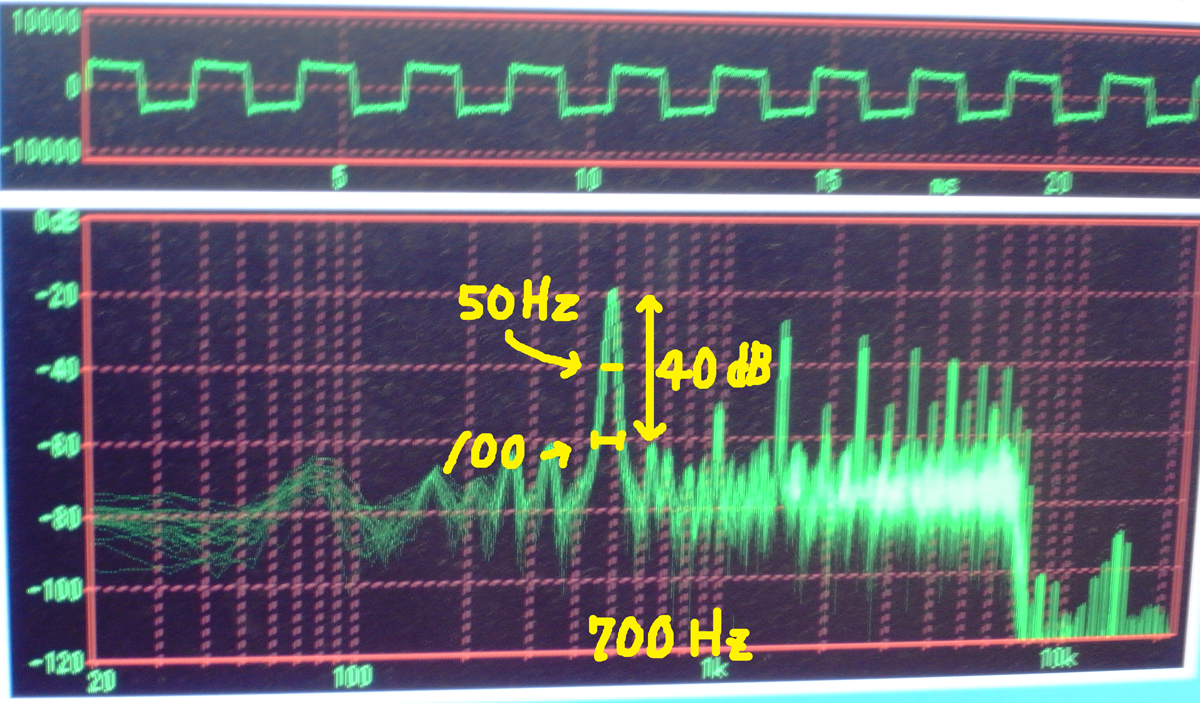

760Hz、800Hz、700Hzを入れてみた結果†

パソコンから３つの周波数トーンを入れてみた結果は下記の通り

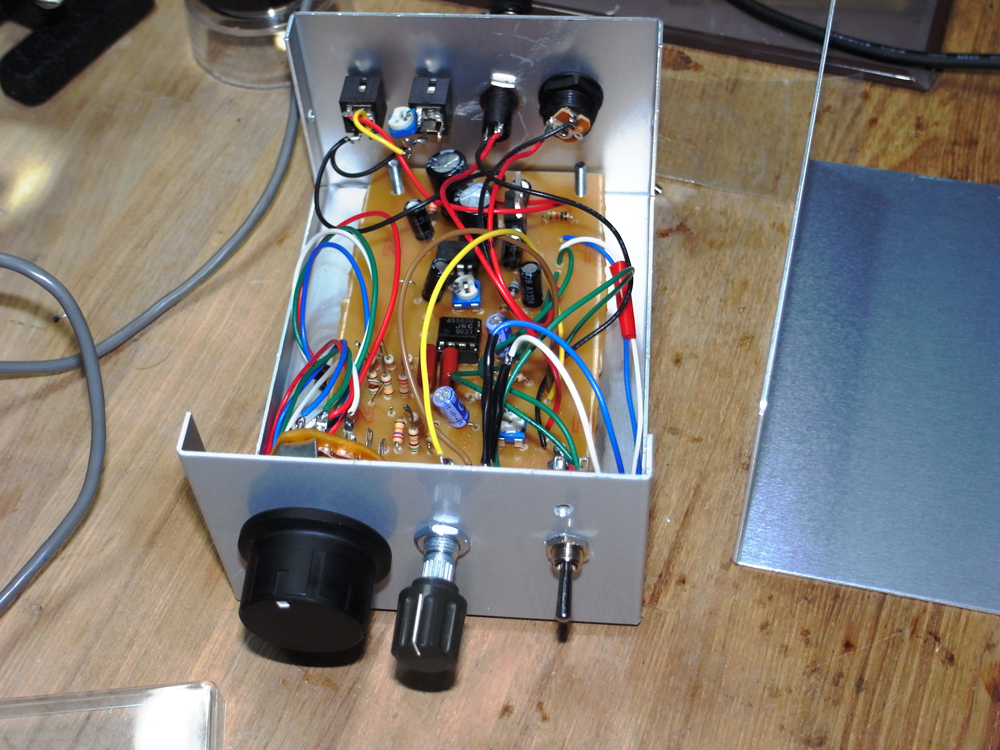

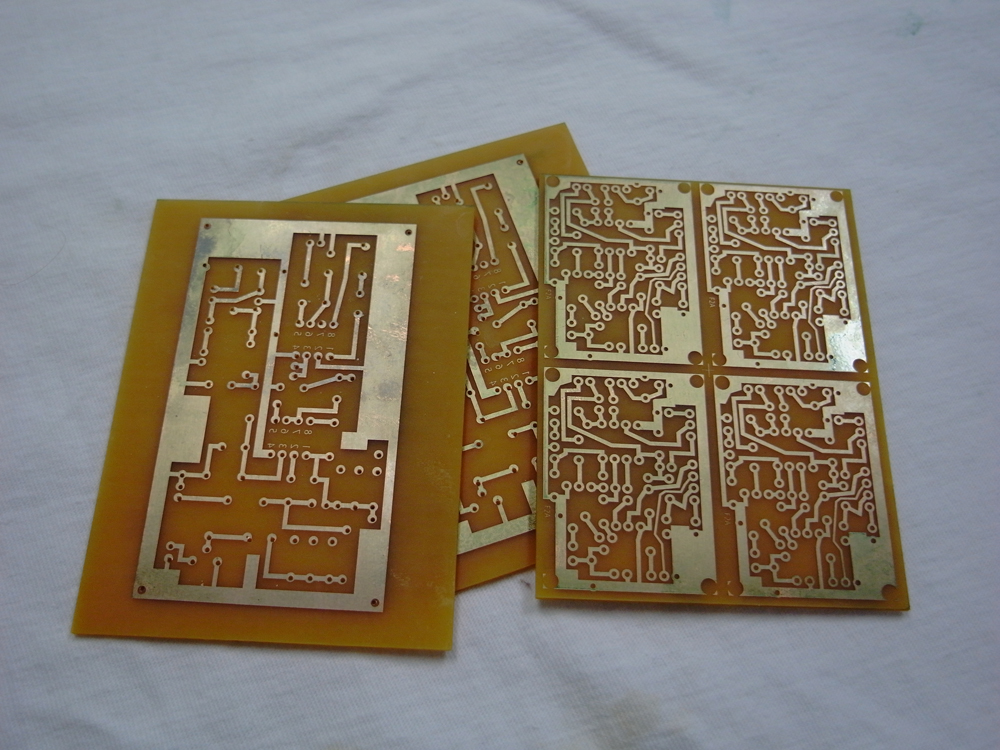

プリント基板を起こしました APFx2枚、F2Keyerx4枚です。 F2Keyerはお分けできます	配線、チェック後ケーシング 試作品の為に、少し深底で大きめのケース

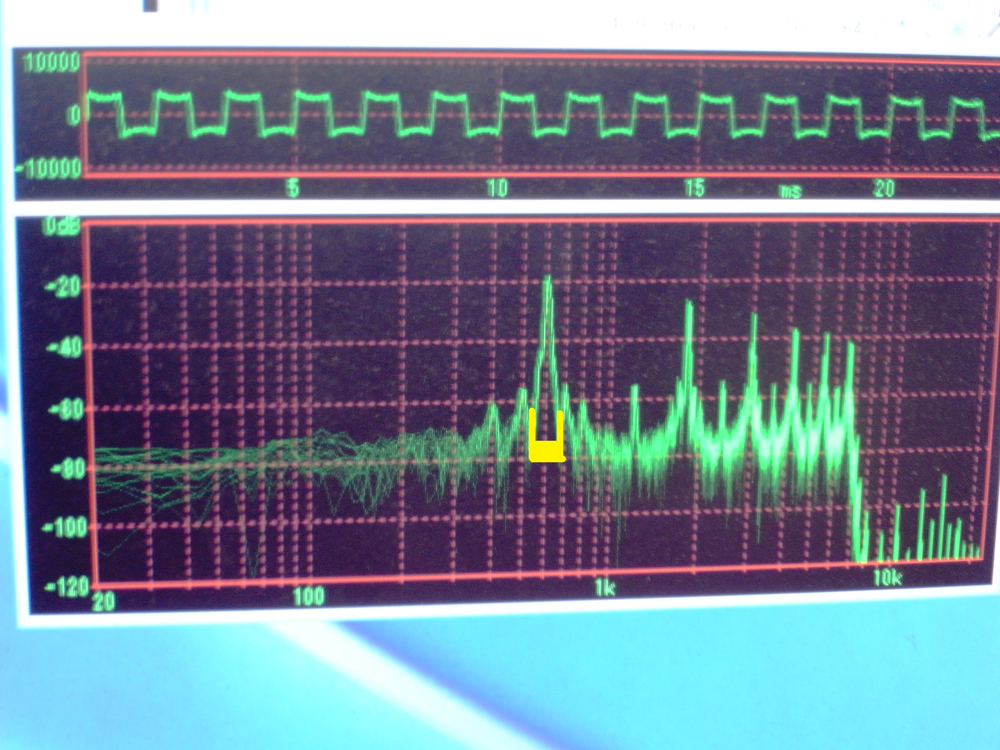

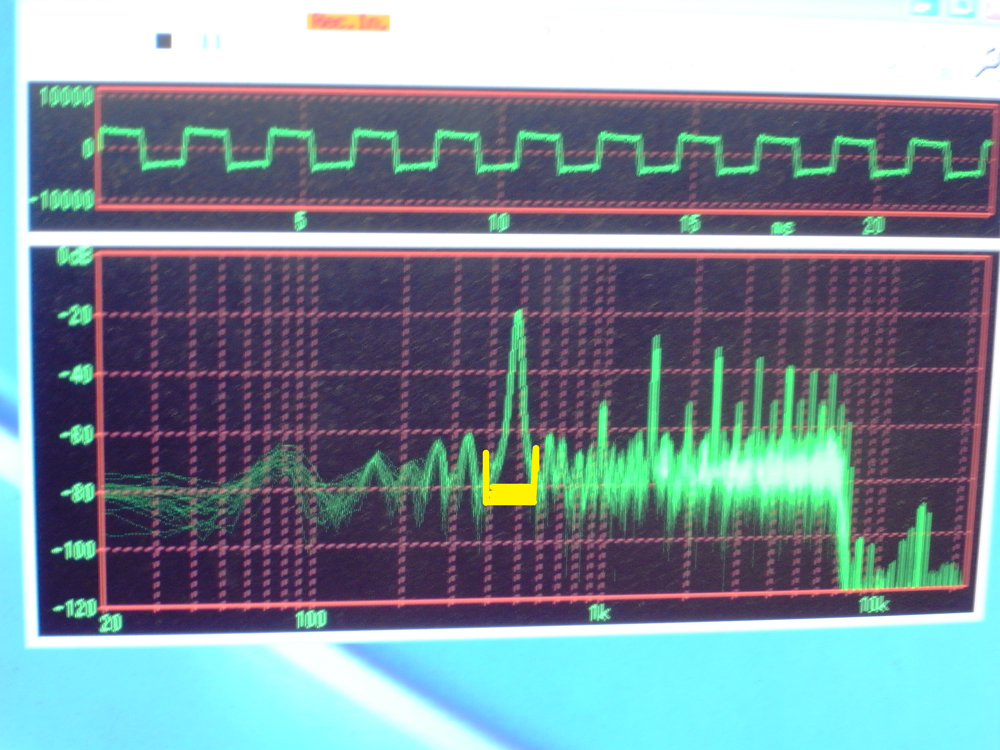

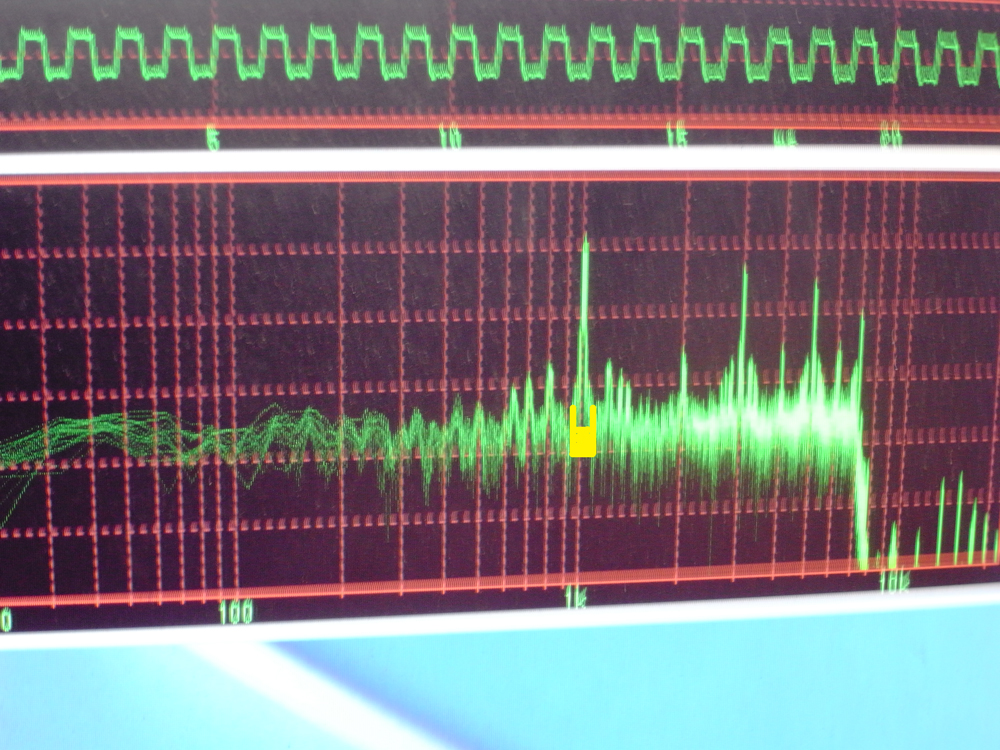

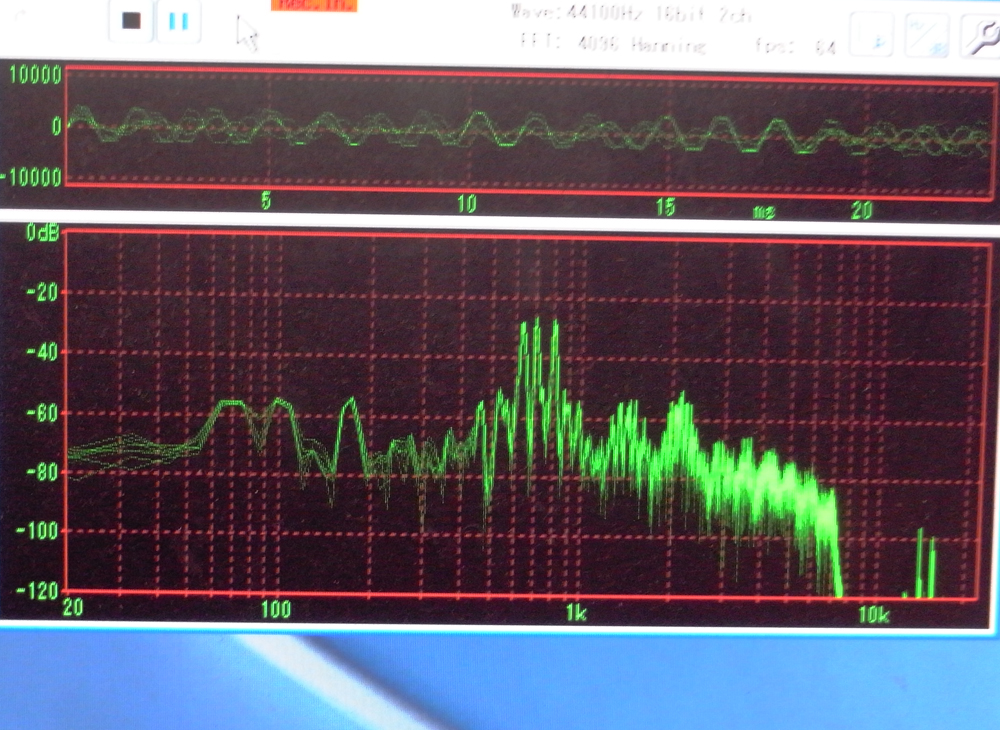

フィルターなし 700-760-800HZの山が見える	Wide	Middle	Narrow

Narrowの自定数に誤りがあり、600Hzまで調整がきかないことが分かった。

次の本機作成に検討†

• 実際の使用ではWideで充分
• スピーカーを大きくし音質を良くする。
• APF断の時に音声をスルーさせる（音量は同じレベルで）
• 小型化を図る、そして外部スピーカー内へ組み込む（アンプは音質の良いものを使う）

続きはAPFにあります
