100円均一アンプ†

その昔、Seriaで売っていた100円アンプが欲しくなり、店に行った。

しかし

ない、ない、どこを探しても・・・ない

店員に聞いたら、最近入ってきてない・・・との事

まぁ、仕方ないのでＬＭ３８６で作ることに・・・

せっかく作るので25dBと45ｄＢの切替を付けて、大きめのボリュームを付けて、電池は内蔵の1.5Ｖｘ4本で6Ｖを予定

基板は蛇の目でサクサクと作った。さて、ケーシングは丁度良いのがあったので。

アンプって結構電流を食う、パイロットにＬＥＤを付けても、知らぬうちに電池切れなんて事もよくあった。

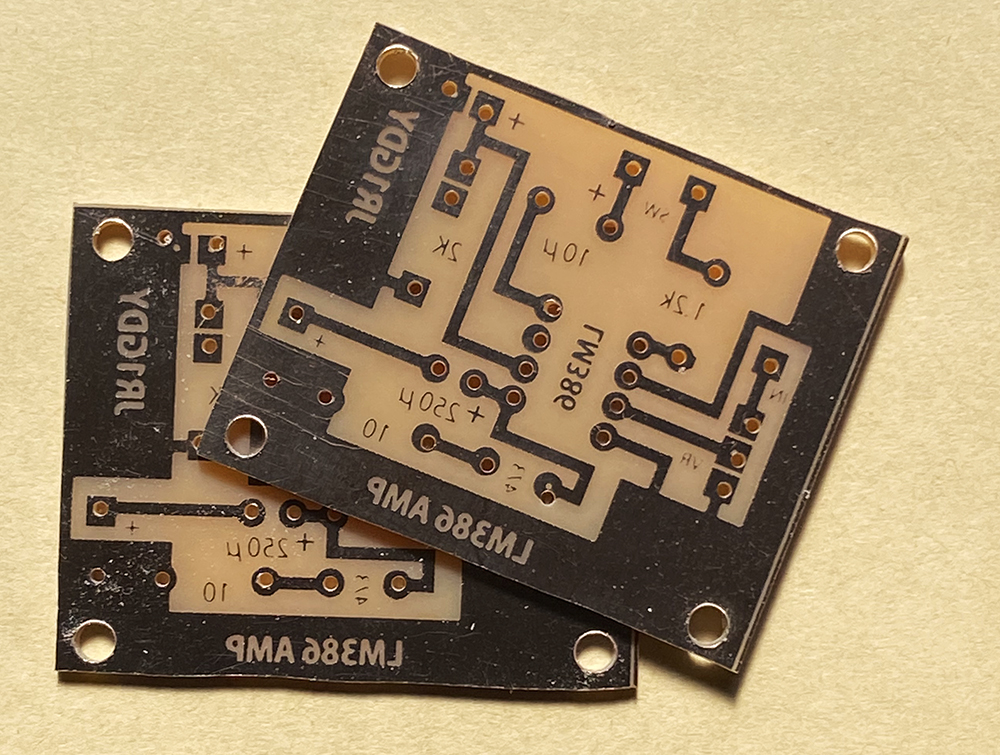

実際使って見ると、少し発振気味。　簡単な配線なのでプリント版を作ることにした。
感光板は冷蔵庫に保存してある３年前・・・使えるかなぁ？

少し長めに露光してエッチング→腐食

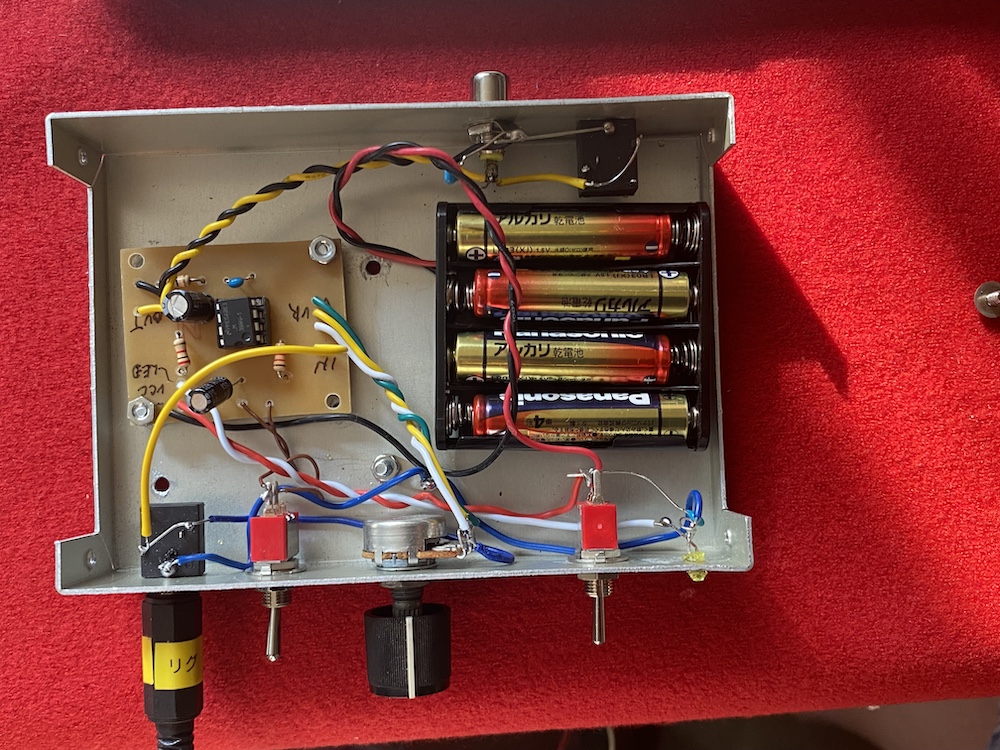

なんとか上手くいったので部品を付けて配線した。
やはり・・・チョット発振が気になる。アースの配線をしっかりし、電源部と出力部分にパスコン（0.1μ）入れたらきっちりと止まる

仕様†

• 配線図：イラストレータ　黒はＣＭＹＫ100％のリッチブラック
• プリント：キャノンＣ65ＰＯＤ　透明フィルム
• 用紙：アリンダ　透明　印刷適性あり
• 露光:チビライトＤＸ　180秒
• 現像：約3分〜5分
• 腐食エッチング：40℃　第二塩化鉄　30〜35分
