F2キーヤで遊ぼう

A1クラブのF2キーヤの資料を見たところ、大変良くできていて、それじゃ同じものをつくろう。 そして、CWの勉強、CWでのラグチュなど、最近静かになったFMバンドで遊んでみたら愉快だろう

そんな仲間が集まって、作ることにした。

FMでお喋りは出来るけど
  半田ごてを使ったことのないハム
  回路図が理解できないハム
  3アマはとったけど、CWはしたいけど、どうしたら良いかわからないハム
最近工作から遠のいたOMさん
 PICマイコンをつかった回路も面白そう

そういったハム達が少しでも電子回路を理解し半田ごてで回路を作る愉しさを味わってもらおうと思いました。
(F2キーヤを使ってのCW活動記事はF2交信にあります)

さて、さて、どうしたらよいか?

PICプログラムは、PICの書き込みは・・・最初から大きな壁が・・・

プログラミングから勉強すると、どの位時間がかかるか分かりません
しかし、幸いにもPICプログラムのHEXファイルが公開されていました。
それを使う事にしました

PICへの書き込み

JR1RNA斉藤OMが担当しました。

PicKit3+Windowでの書き込みに成功しました

プリントパターン

JR1GDY 私が担当しました。

イラストレータで作図し、ポジフィルムにしました。

露光と現像、エッチング

印刷製版では、数年前まで植版機と返し用プリンタを使っていましたが、既に過去のものになりました。
私の所でも5年前からPCから直接版になるCTPになっていますので、強力な紫外線で板を焼き付ける機械はありません。
そこで、製版メーカーの機械を借りての作業になります。
一度、露光テストの必要があります。

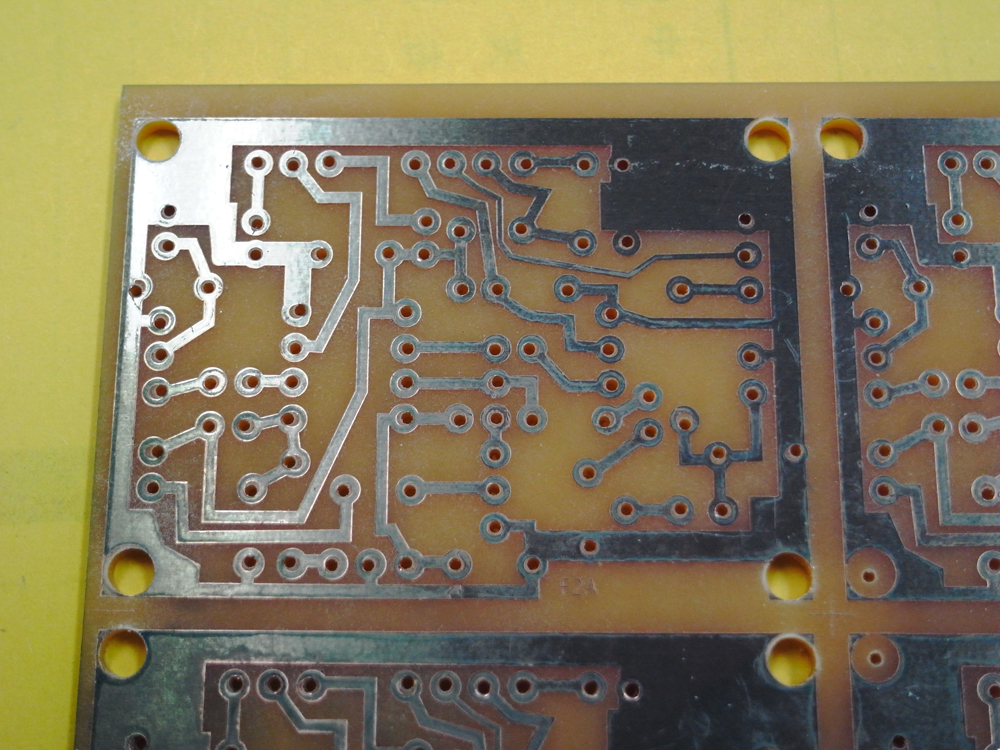

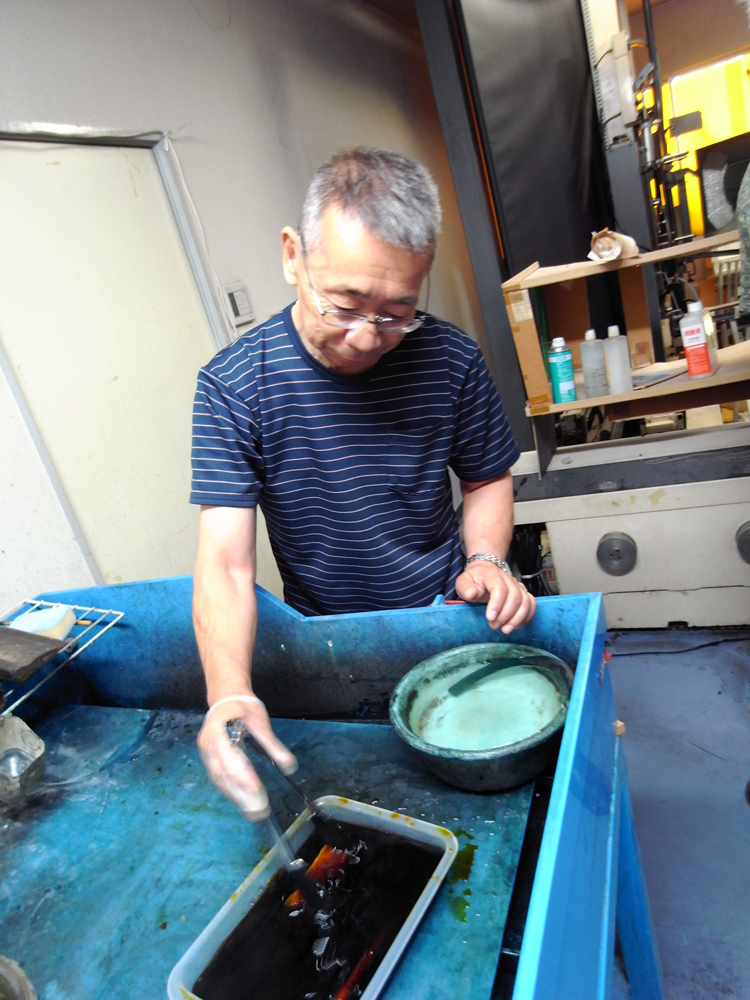

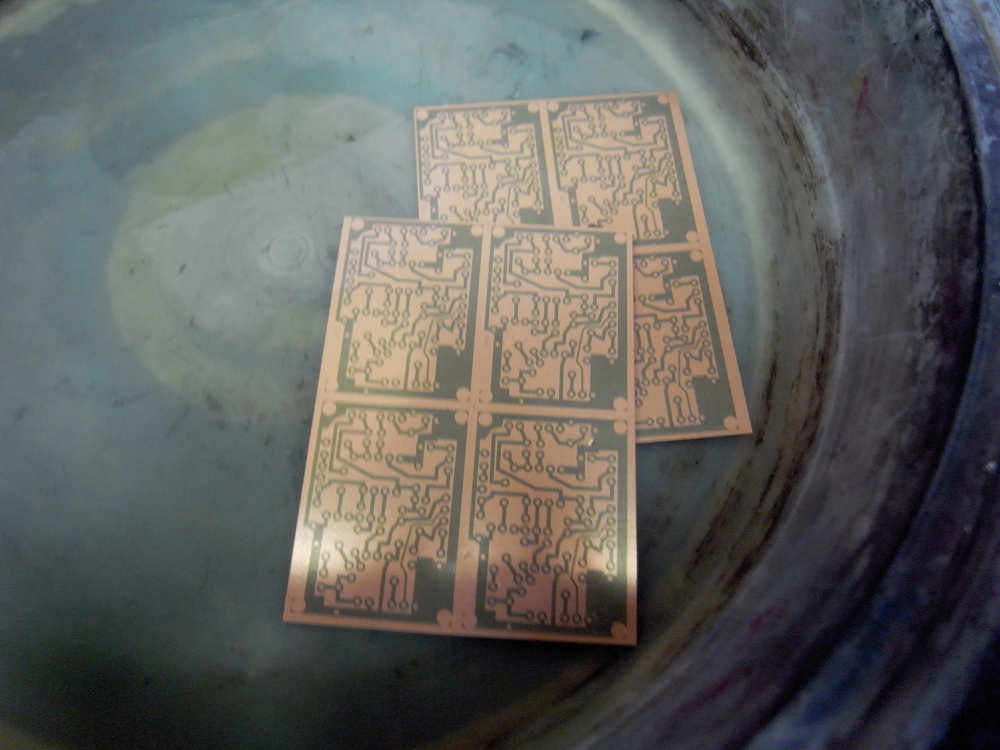

材料チェック露光後現像処理、約90秒 28℃エッチング処理 35℃で5〜7分位

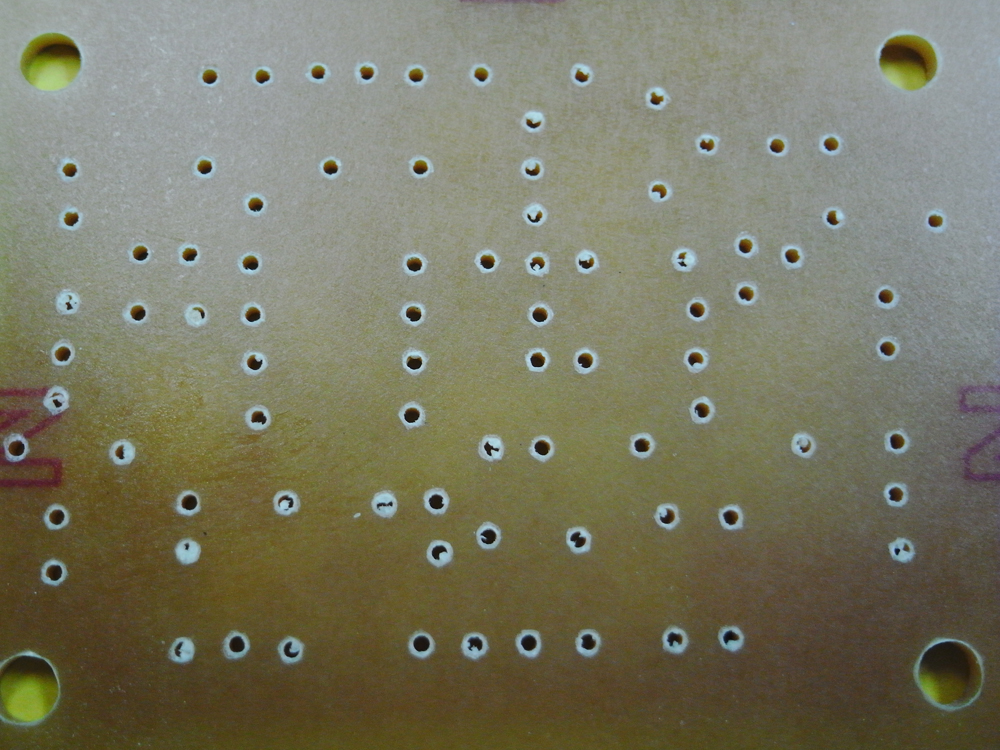

穴空け作業、金属用ドリルを使用する仕上がった基板部品面から、しっかり穴が空いている

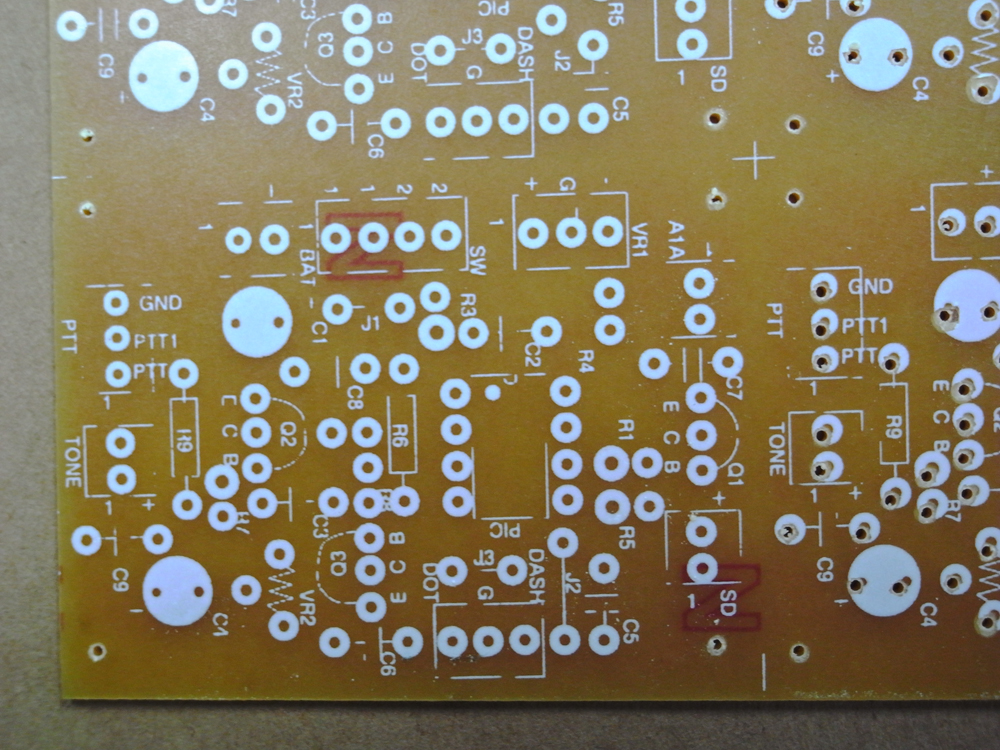

配線図をスクリーン印刷しました
これで完成度が増します
糸鋸でa math imageカットします配布完成品

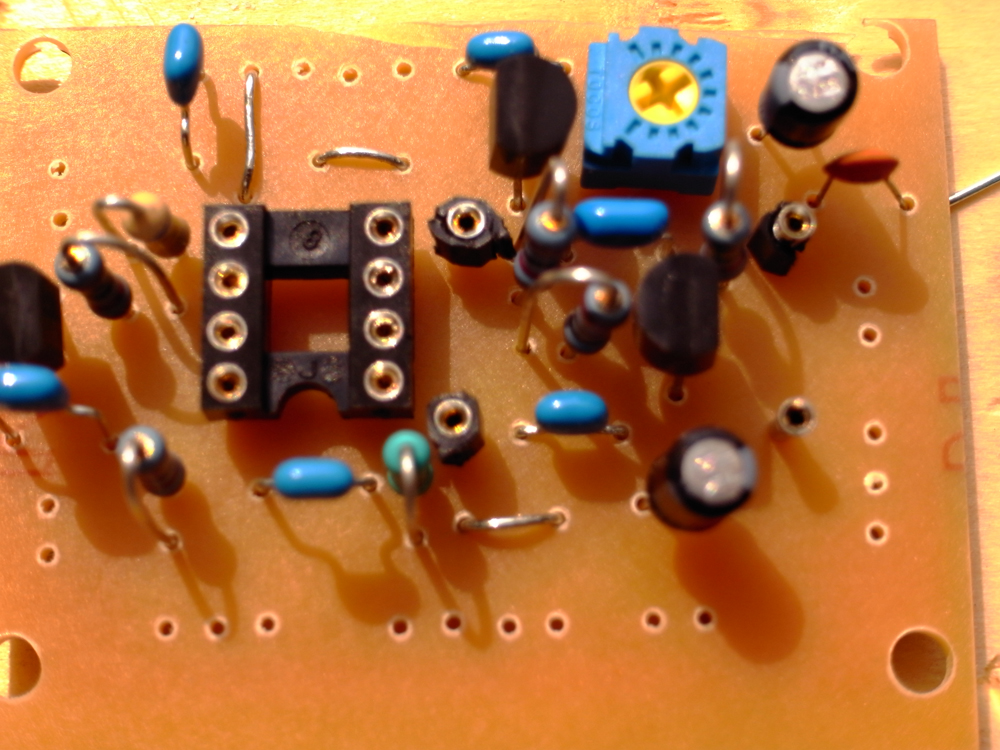

配線

回路図に沿って、各局がハンダ付けをします。

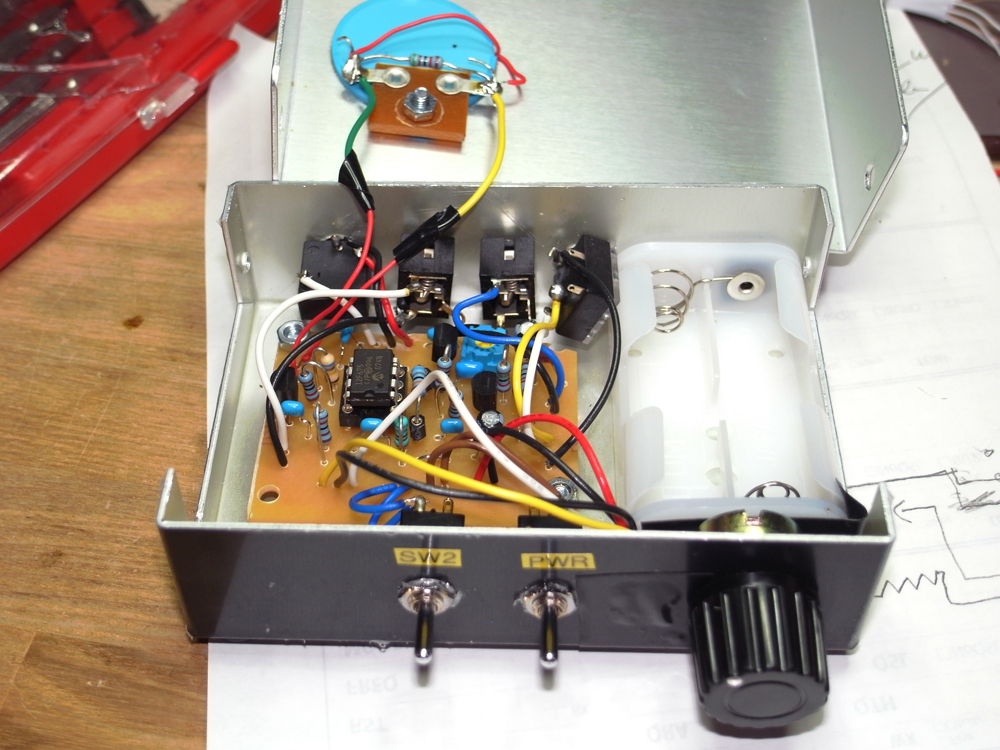

配線を終えた基板ケース収納(下記の組み立て注意事項を参考)

組み立て注意事項

  • PIC3.png

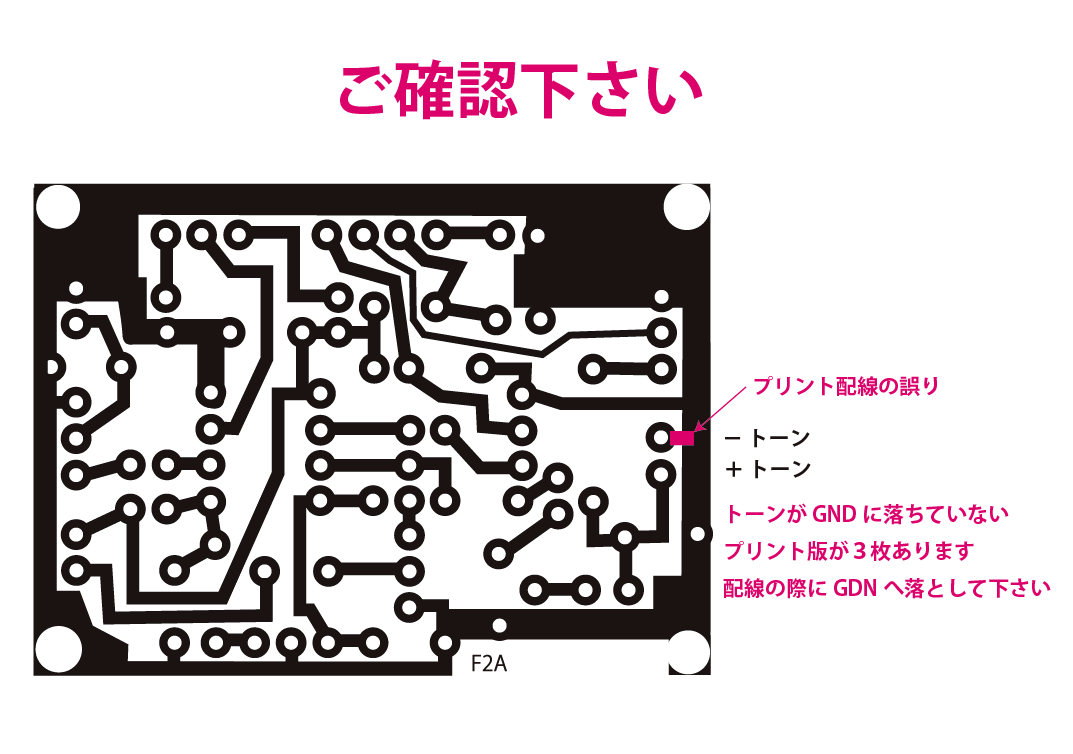

    一部のプリント版に配線欠落がありますので、必ず確認の上配線をお願いします
  • JR1RNAのサイト→http://jr1rna.sakura.ne.jp/rna2006a_169.htm
  • 電池ボックスとVRが密着しますので、ショート等を考慮します。
    例えば、電池BOXの接続部分とVRの接触をを絶縁処理(絶縁テープ)
  • 基盤とプラグジャック等の間隔(スキマ)がありませんので、基盤底にスペーサー等を入れると接触する場合はあります。
    シャーシーと基盤の間は1.5mm程度のゴムを敷き、M3ネじで固定すればOK
    またはM3ネジとナットでスペーサー替わりにするのもFBでしょう
  • ブザーはフロントには装着できませんので、天か底への装着になります。
    30mmΦの穴になります、電池ボックスの上がFBかと思います。
    なお、回路図では51KΩを並列に接続するようにありますが15KΩ位が一番大きな音が鳴りました。
    ブザー音が小さい時にはお試しください。

リーマーとシャーシーパンチが必要です、お貸しできますのでお知らせ下さい。

  • 配線図のJ3ジャックの配線は注意が必要です、悩んで下さい。

各リグ対応

共通マイク端子IF

アドニスマイク端子にすれば各リグ専用のマイクケーブルを装着するだけでOKだ。

アドニスマイク端子

  • 1:アース
  • 2:マイク
  • 3:PTT+
  • 4:PTT−
  • 5:UP
  • 6:DOWN
  • 7:コモン
  • 8:DC+

アース PTT(-) コモンはマイクコネクタ上で短絡させておけば、後の接続が楽チンです。

TR751 IC7700 FT655 FT897 FT817で試してみましたが、いずれもFBでした。
そのリグ用のアドニスケーブルを使う事でIFの問題は解決できました。


FT817andFT897 インターフェース

JR1GDYが作業しています。

  • マイクケーブルから
    FT817のマイクコードは8Pのモジュラーになっています。必要なくなったLANケーブルを流用できます。
    マイクとPTTの配線を確認して、ミニプラグに接続してあげます。
    私の場合は、配線が細かいのでユニバーサル基盤にハンダ付けし、番号をチェックし、そこからAF、PTT、GNDをキーヤへ接続しました。確実性と強度を優先しました。
    LANケーブルには回り込み防止のためにパッチンコアを付けましょう。
  • DATAソケットから
    8/15現在、PTTは動作しますがAF信号が出力しません、接続ミスか仕様か??
    アイコムIC911では、OKでした。DATAコネクタからの運用ではマイクとF2の切り替えは必要ありませんので便利です。

KENWOOD インタフェース

JI1MEQ 手島OM、JR1RNA斉藤OMが作業中です。

ICOM インターフェース

JR1GDY が作業します。

  • IC911
    ミニDIN6コネクタへ接続しました。
    DATA-INへAF信号を入れます。PTTおよびGNDをそれぞれ接続します。
    ミニDINからの接続時はMICからの音声はカットされますのでFBです。
  • IC-P7 ハンディ
    オプション OPC-782が必要
    SP端子とMIC端子を分離したOPC-782を使ってMIC端子からAF信号を入れる方法がBestと思う。(未確認です)
    まぁ、ハンディでF2の必要性を先ず考慮した方がよい。

失敗無く作る為に

JR1RNA JI1MEQ 各局に遠慮なくご相談下さい。また夜22時以降なら145FMメインにてJR1GDYを呼んでみてください。

工具

  • 配線用 ラジペン、ニッパー、半田ごて(配線用で先の細いもの)、ハンダ、テスター、鉛筆、サインペン
  • 加工用(貸し出しします) ドリル、リーマ、シャーシーパンチ

配布者

配布数量に達しましたので配布は終了しました

配 布 局個数お届け 備 考
JR1RNA1部品調達と回路チェック 責任者
JR1GDY22済プリント版製作 責任者 親機はIC911,FT817&897
JI1MEQ22済8/11 完成 親機はTS711&811
JH1LWY18/15 親機はFT817 & IC7400
JG1OLT18/24 親機は? 製作会にて
7K4AEA18/18 親機はFT847 製作会にて
JG1VAS18/16 親機はFT857 製作会にて
JR2CKQ1郵送済 親機はIC7000 製作会にて
JA1UWF18/15 親機は?
JH1JWU18/15 親機は?
JA1OMS18/18 親機はIC290
JA1CAY1郵送済 親機はIC706
JJ1MTU19/14製作会の時に渡しします 親機はFT8700 モジュラータイプ
予備在庫0次回製作は追加注文希望者が10名以上になったら考えます
合計15

組み立て会を実施

組み立て会は盛況のうちに終了しました

組み立て会の様子F2キット作成会の様子

詳しくはF2キット作成会の様子にあります

以下の資料は後日のために保存

RNA、MEQ、GDYも一緒に作ります。また、その他お手伝い頂ける局いましたらお願いします。
室は15〜20名ほど入れます、お子さん連れ歓迎。

  • 日 時 9月14日(土)午後1時〜5時
  • 会 場 貢川悠遊館 貢川のコジマ電気前の道路を東に50m、右側
         駐車は貢川オギノ又はコジマ電気
         当日は他の団体も使用しているので悠遊館前の駐車は使えません。
         貢川サッカースポーツ少年団で予約
         ご案内地図はココをクリック
  • 持ち物 F2キット、工具
  • 参加者 工作局 JJ1MTU、7K4AEA、JG1OLT、JG1VAS、JR2CKQ
         JI1MEQ、JR1RNA、JR1GDY
        7L1UPV、JA1UWF、JA1CAY、JA1OMS
  • 工 作 F2キット 基板製作、ケース穴空け、配線、テスト
         時間あればインターフェース部まで
  • おまけ 当日、ジャンク市も開催します。各局はジャンクを持ち寄って下さい。
         無料のもの(無料と明記)、有料のもの(値札を付けて)下さい。
    • RNAさん:TS940(25〜30K)、ハンダ吸い取り機、ハンディ機
    • GDY:ピコモールス(1K)

プログラム

1:00〜 作業上の注意、プリント基板の配線、テスト、動作確認
2:30  休憩
3:00〜 ケースの穴空けと収納、インターフェースの確認
5:00  解散

  • 時間があればインタフェースの製作、接続

インターフェース部

リグI/F接続方法部品、その他
CKQIC7000ミニDIN6からの接続を推奨DIN6延長ケーブル、ミニDIN6ジャック
VOSFT857マイクモジュラーからアドニスジャック8Pに接続なので8Pジャック
AEAFT847マイク8Pアドニスマイク8Pジャックにすれば接続用マイクコード入手が楽チン
OLT

F2キーヤを使ってのCW活動記事

F2キーヤを使ってのCW活動記事はF2Keyerにあります

完成報告記事

JR1GDY

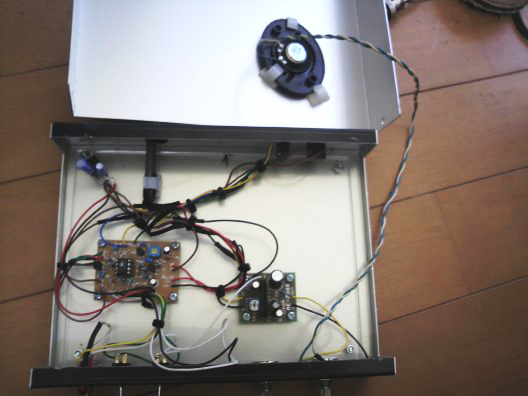

内部配線
ご覧の通り狭いので、寸法をキッチリ吟味してから穴空けに入ろう

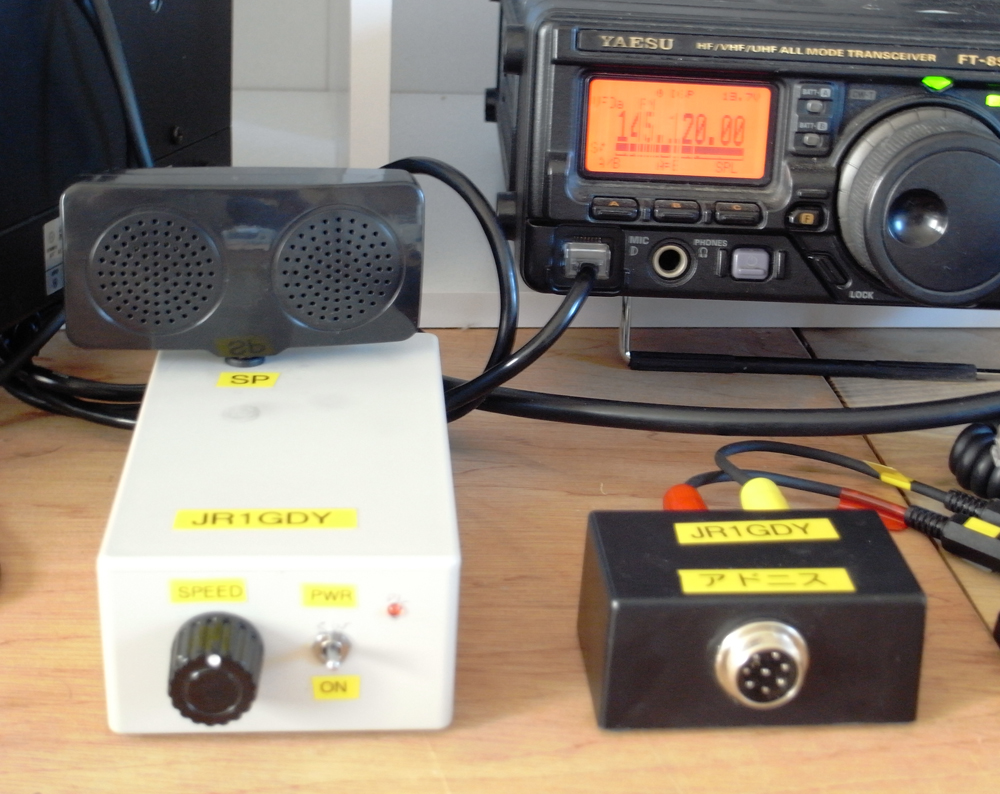

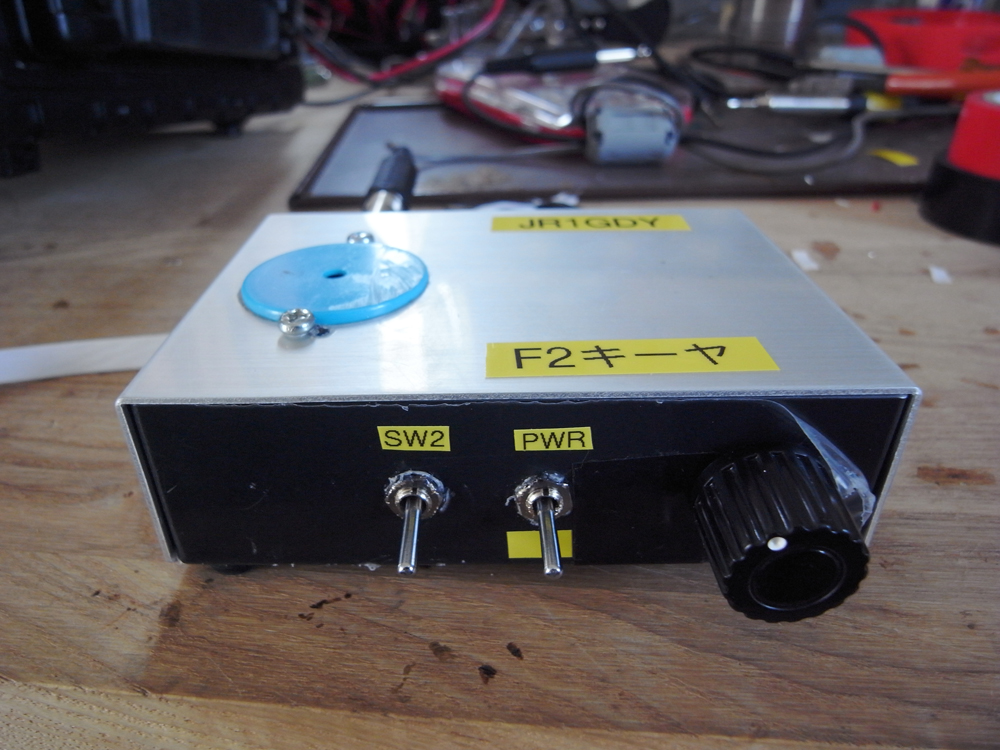

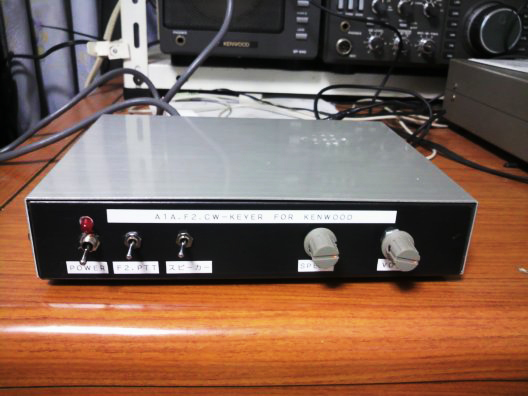

完成 表から
シャーシーのお薄皮をむけばケースも光り出すが、汚れ防止のためにそのままにしておくつもり

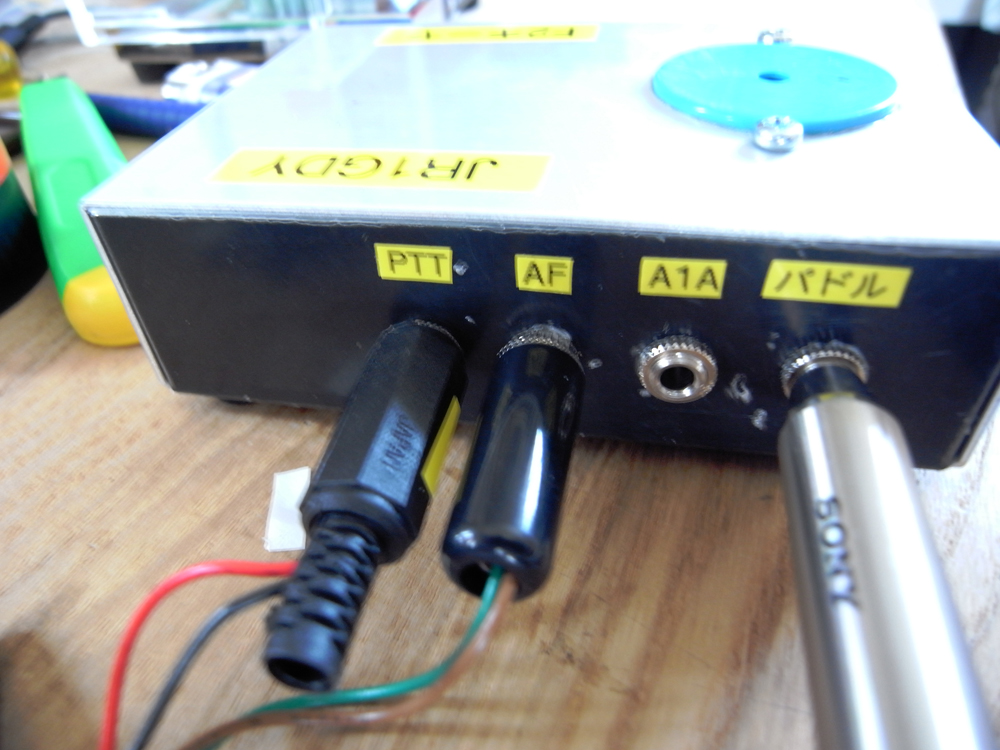

完成 裏から
A1Aジャックからはエレキーの出力が出てくるので、リグのCWKeyへ指せばCW運用が可能になる

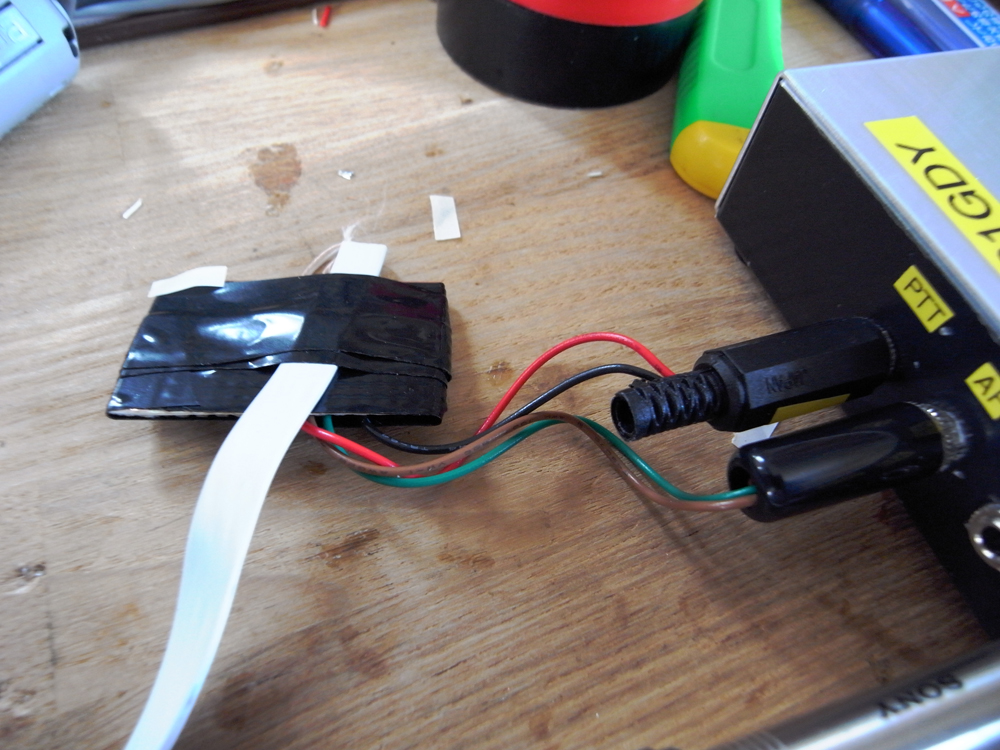

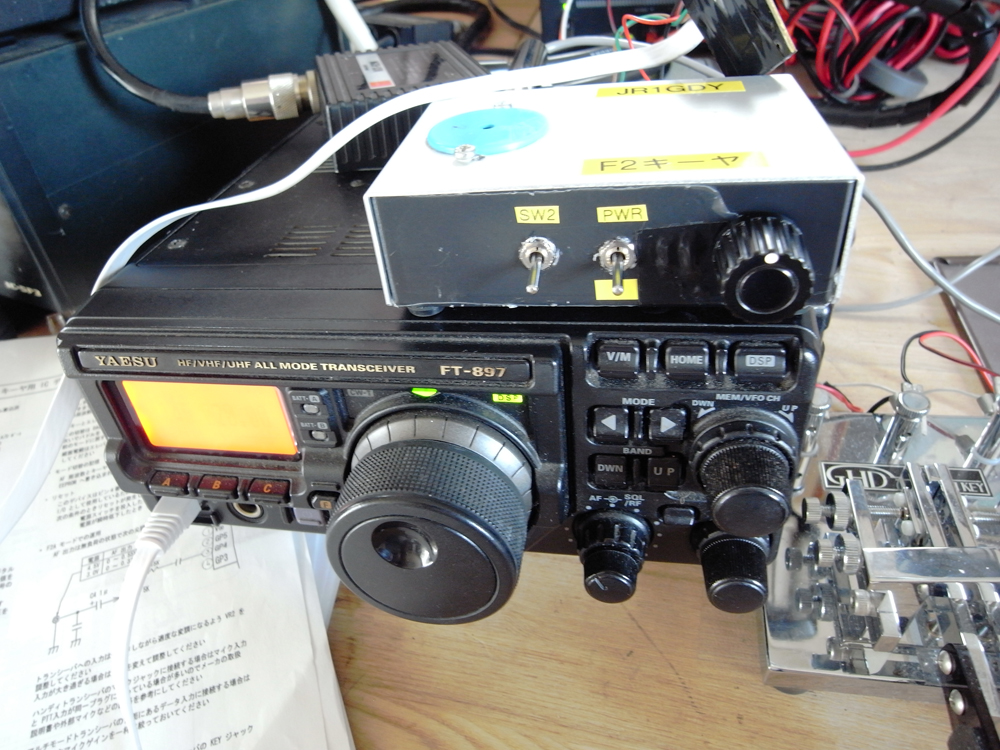

インターフェース MICモジュラーからLANケーブルを使用して接続、強度を増すためにユニバーサル基板経由としたFT897とキーヤ
最初の交信はJI1MEQ手島OMさんとの交信。145.08FMバンド
アドニスのケーブルで接続

感想

JR1GDY

IC911にDATA端子から接続、マイクと併用できますので便利です。また、アドニスマイクケーブルでI/Fも作成したのでFT897,FT817等移動にも使えます。
22時頃から145.10付近に出没します。聞こえていたらヨロ・・・

JI1MEQ

TS711、TS811 マイク端子に接続、エレバグで楽しんでます。

JR1RNA

JA1UWF

IC910に接続して運用しています。

JA1OMS

F2キーヤー、完成しました。親機はICOMのIC-290です。
昔のパケット通信のTNCを捨てないで良かったです。きれいにセット出来ました。
FMマイクとの切り替えもTNCのものをそのまま利用出来ました。
変調の具合のレポートを後日頂きたいですね。
それにしても、こんなに小さいワンチップにこれだけの機能が入っているかと思うと 感心します。明日のロケット「イプシオン」も成功でしょうね。OMS

JA1CAY

リグは、IC706、DATA端子から接続、100均アンプでマイクからも送信できます。

組み立て完了

参考画像

JI1MEQ作 大きなケースにアンプと電源を組み込んでみました
1号機+100円アンプ2号機はプラケースにアンプと電源組み込み

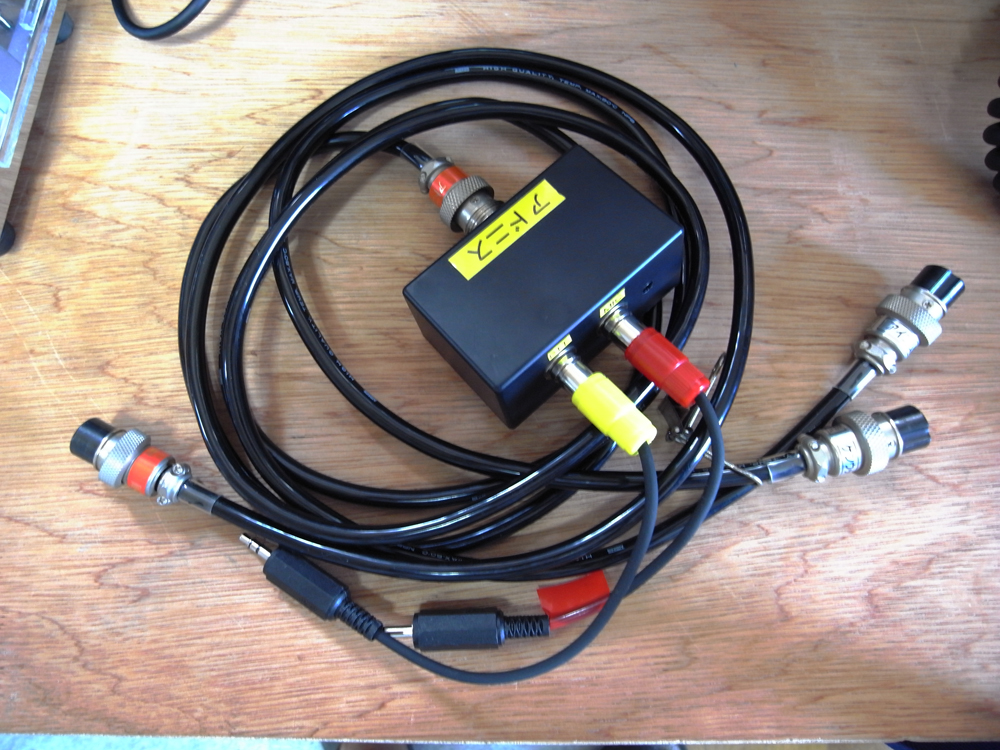

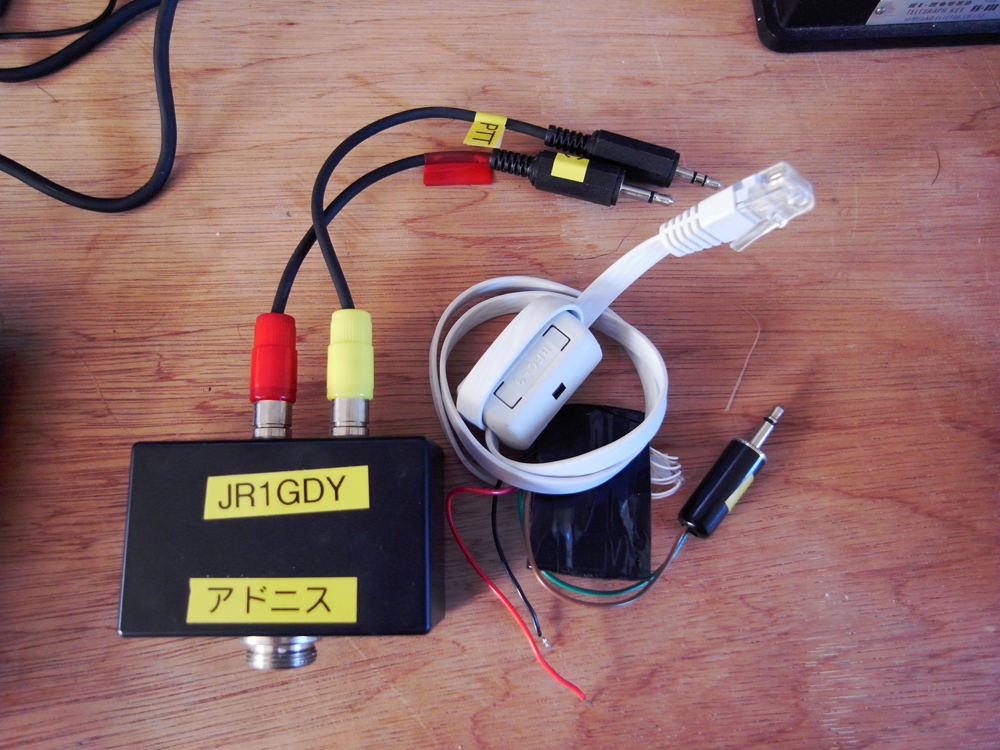

インターフェース部 左はアドニス 右はYAESU用
