自作測定器

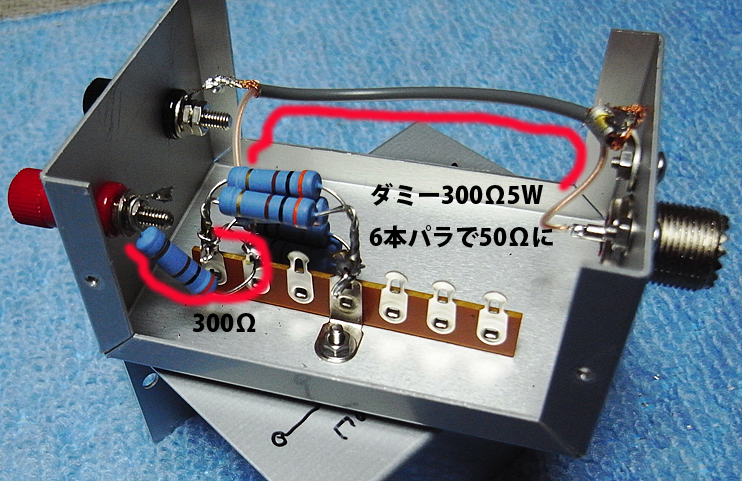

高周波電流計で、トロイダルコアのインピーダンスを計る。

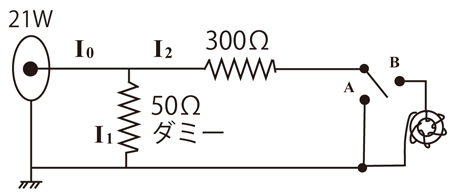

トロイダルコア百科に掲載されていた図面から

$P=I^2R$ から、 $I_o=\sqrt{\frac{P}{R}}$

SWが短絡されていた場合、合成抵抗は、 $\frac{1}{R_0}=\frac{1}{50}+\frac{1}{300}=\frac{7}{300}$
$=43$

$I_0=sqrt{\frac{21}{43}}=700$ mAになる。

ここで、 $I_1$ と $I_2$ は1：6の関係だから、当然に $I_2$ には100ｍAが流れることになる

SWをＢ側にしたときに、どの位流れるかを計れば、コアのインピーダンスが計れる。

例えばＢ側にしたときに、10ｍＡであれば、100ｍＡ→10ｍＡだから、コモンチョークの電流阻止効果は10倍
インピーダンスも300Ωの10倍の３kΩぐらいと、見当がつきます。
