アンテナアナライザーの自作記事

CQ誌2014年6月号の記事を作成しました。

大変、FBなので、製作記事をまとめました。
しかし、本格的な測定器ではありません、精度を求める方は市販のものをご購入下さい。
ここで作成するのは、あくまで基本回路と工作の愉しみです、ご理解下さい


目次


H280530完売しました Sale Out

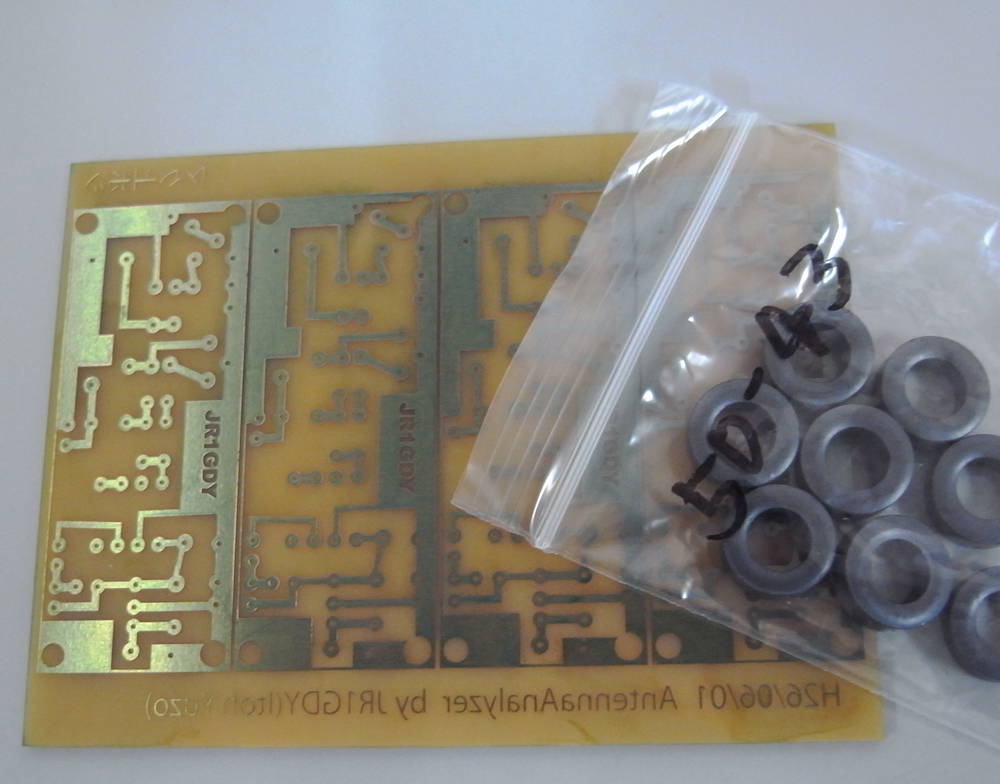

プリント基板とトロイダルは若干あります、ご希望が多い場合は基板とトロイダルのみお分けします。
メイル下さい

資料

下記資料は、変更等がありますのでご注意ご了承下さい

注意事項

  1. 記事資料の中でインピーダンス抵抗値VRが200K(B)とありますが、200Ω(B)の間違いです。
  2. 250μのメータの大きさでケーシングの大きさが決まります。だから、なるべく小型のメータが良い


原理

ホイーストンブリッジを利用したマッチングです。


2014-05-30 組み立てと試験

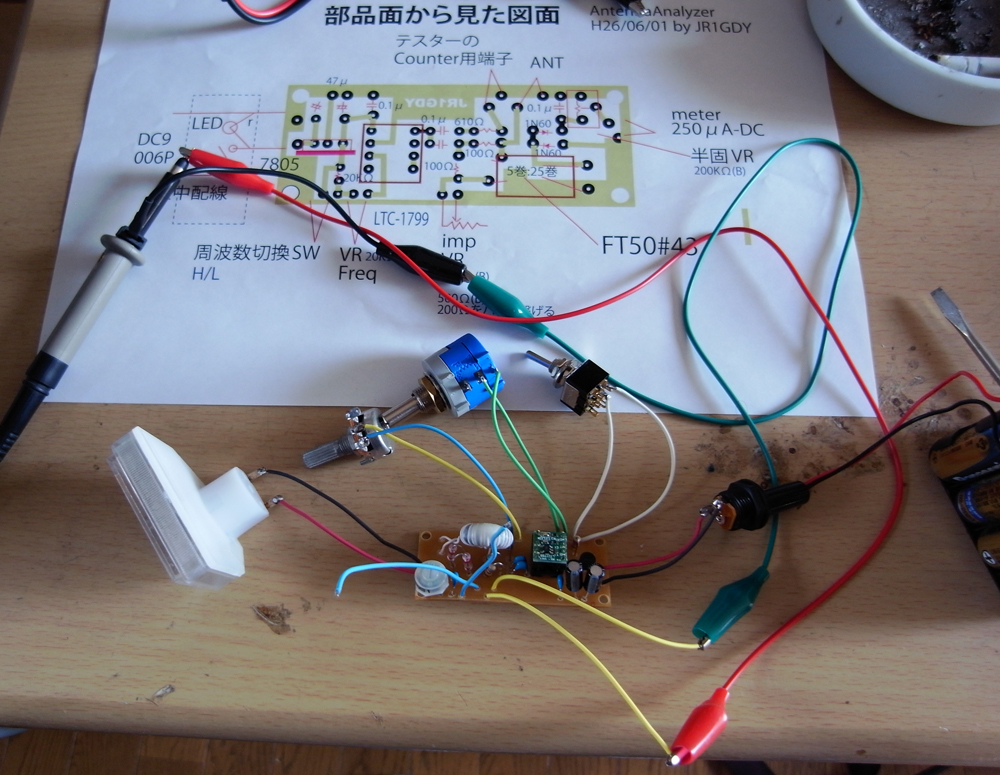

プリント基板の作成配線と試験
4.5MHz付近の波形、綺麗な波形は望めない30MHz付近の波形
私のオシロではコレが限界

調整

SWRメータの振れ具合とVRの適正値(インピーダンス)

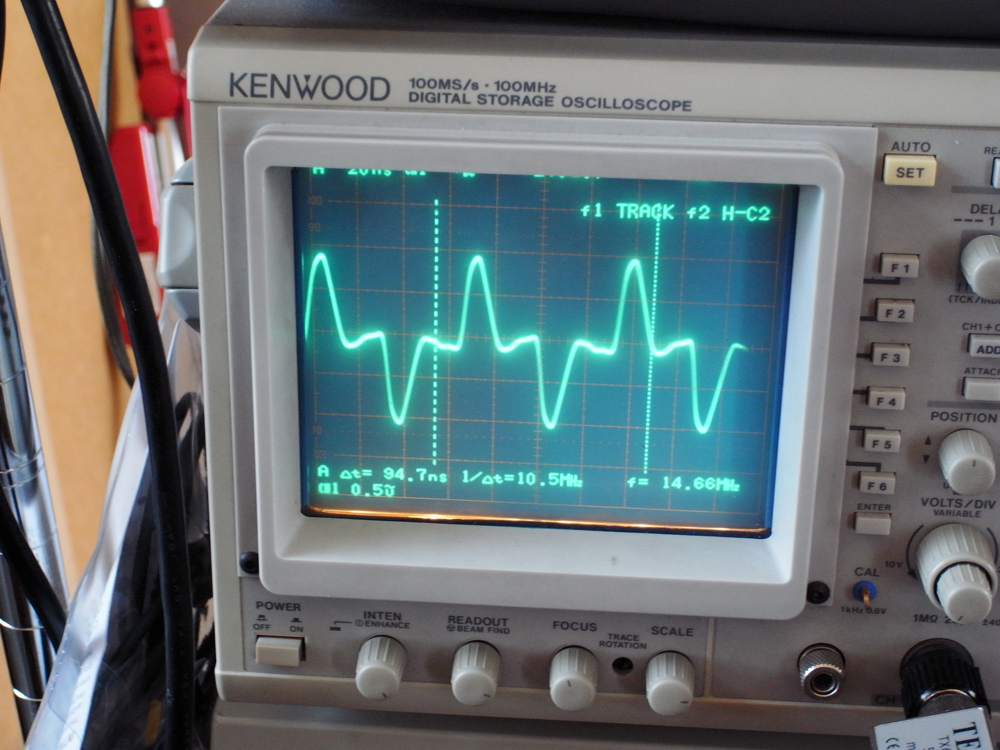

(1)8番ピンの波形(2)8番ピン-0.1μ-100Ω通過後の波形、610Ω通過後の波形

あきらかに2の波形がおかしい、

対策

テスト結果

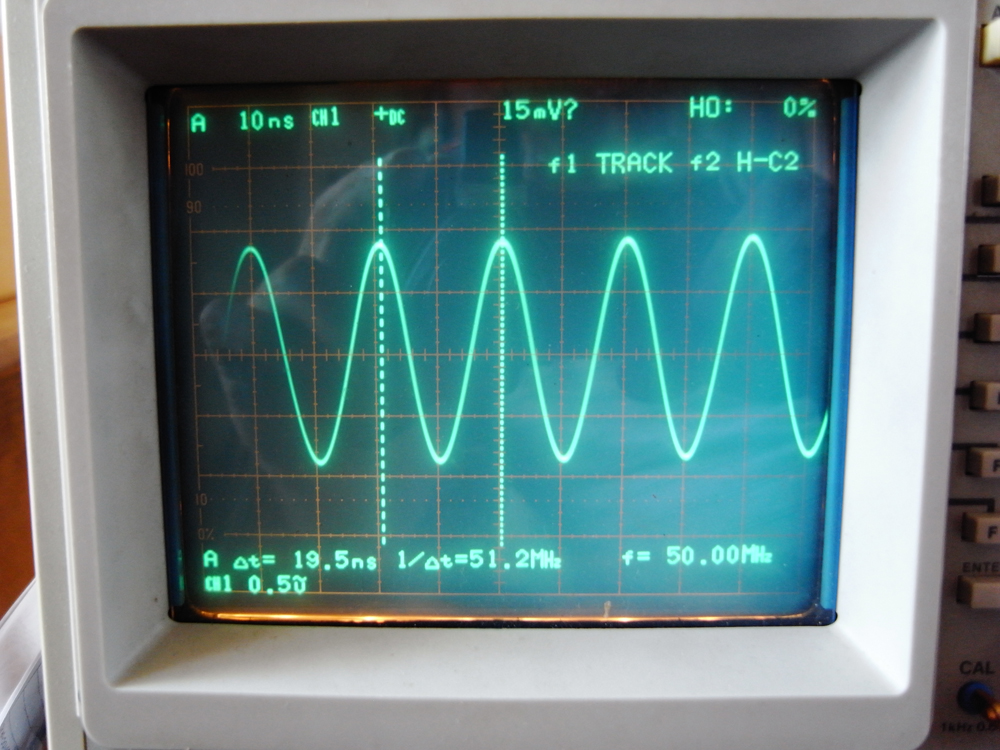

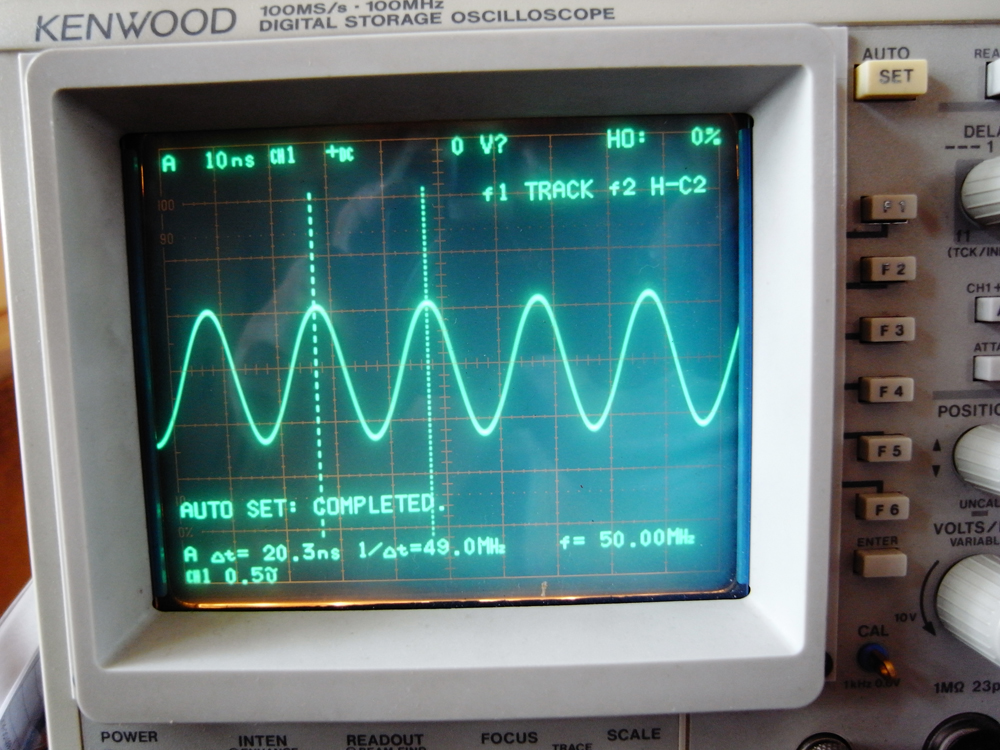

入力:50MHz 10dBm

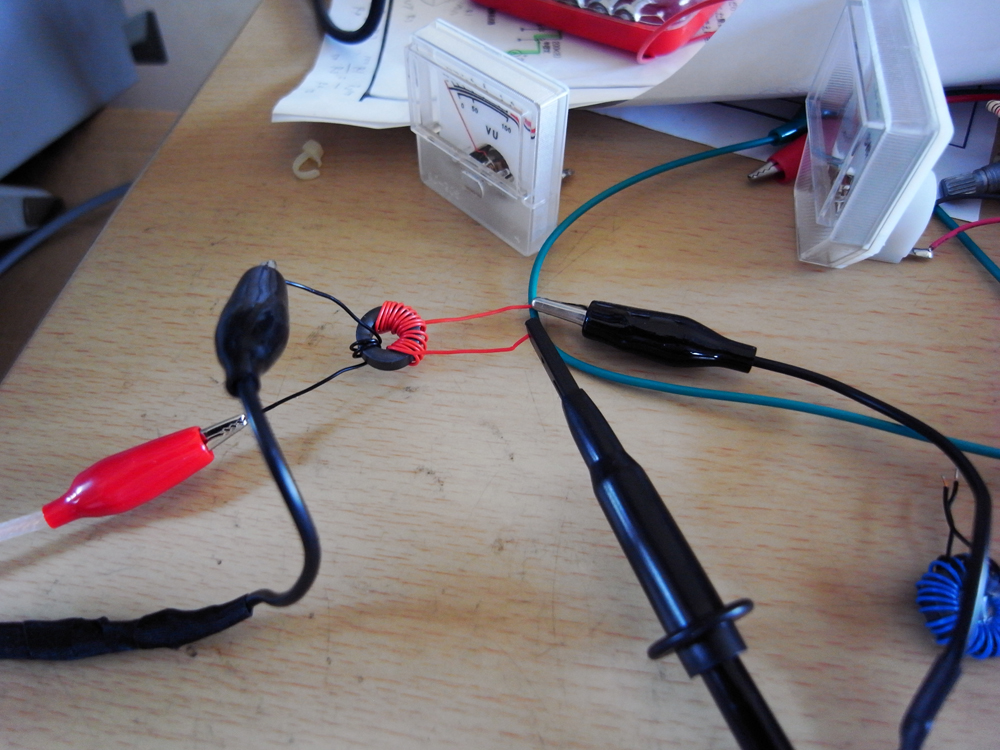

一次側15T、二次側:3T 一次側と二次側の間を開けてCの影響を少なく(アイソレーション改善)
記事の通り、25T:5T

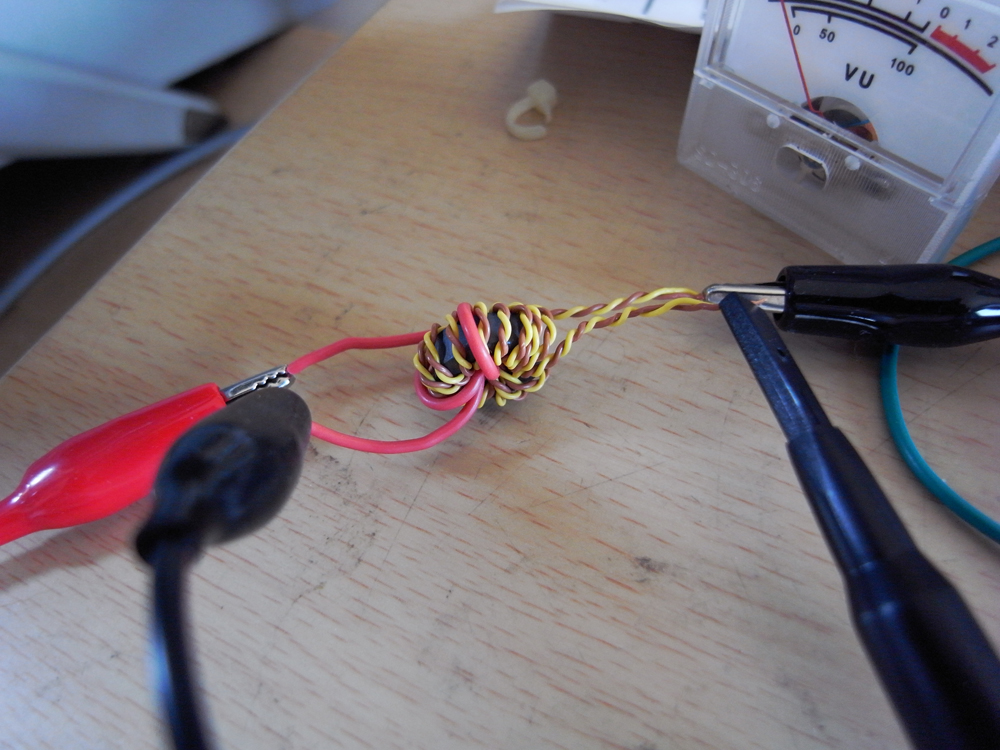

二次側の線を捩って二重線(バイファイラ)にし太く、更にアイソレーションを改善 一次側15T、二次側:3T

いずれもキレイに波形がでている、振幅の高さで見ると3番目がFBな事が判る

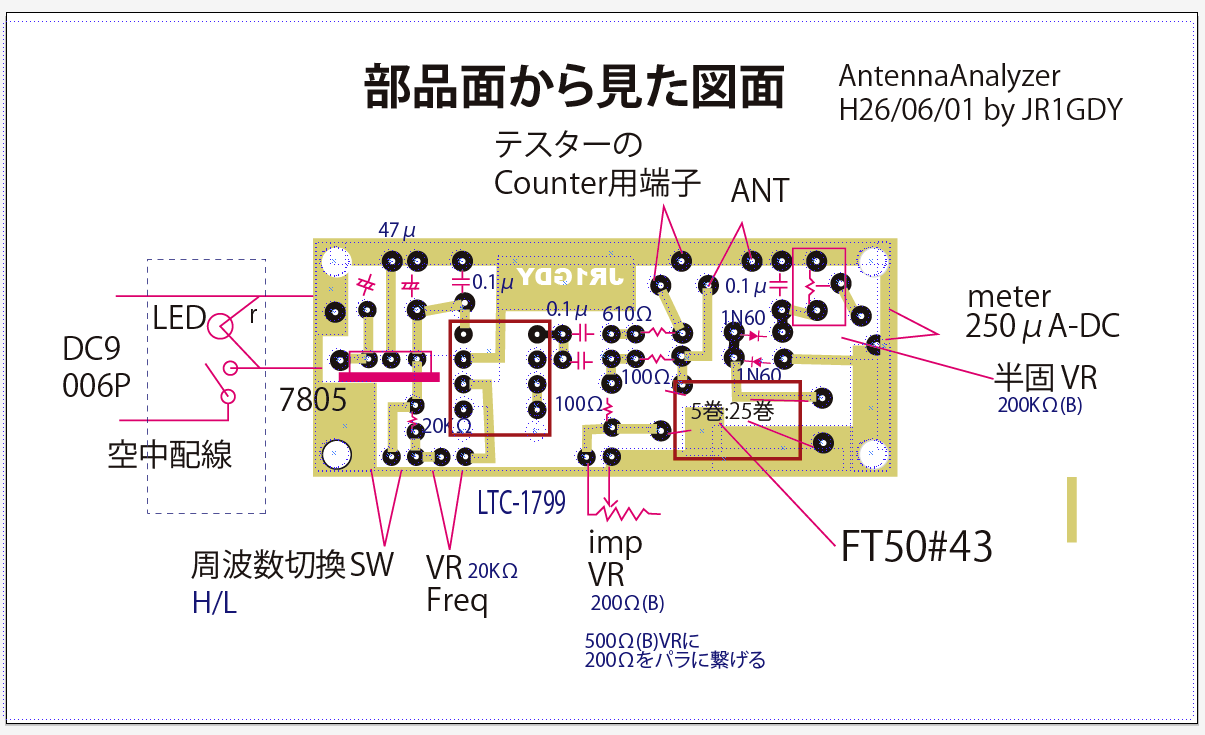

回路図からの変更点をまとめました

これで完璧

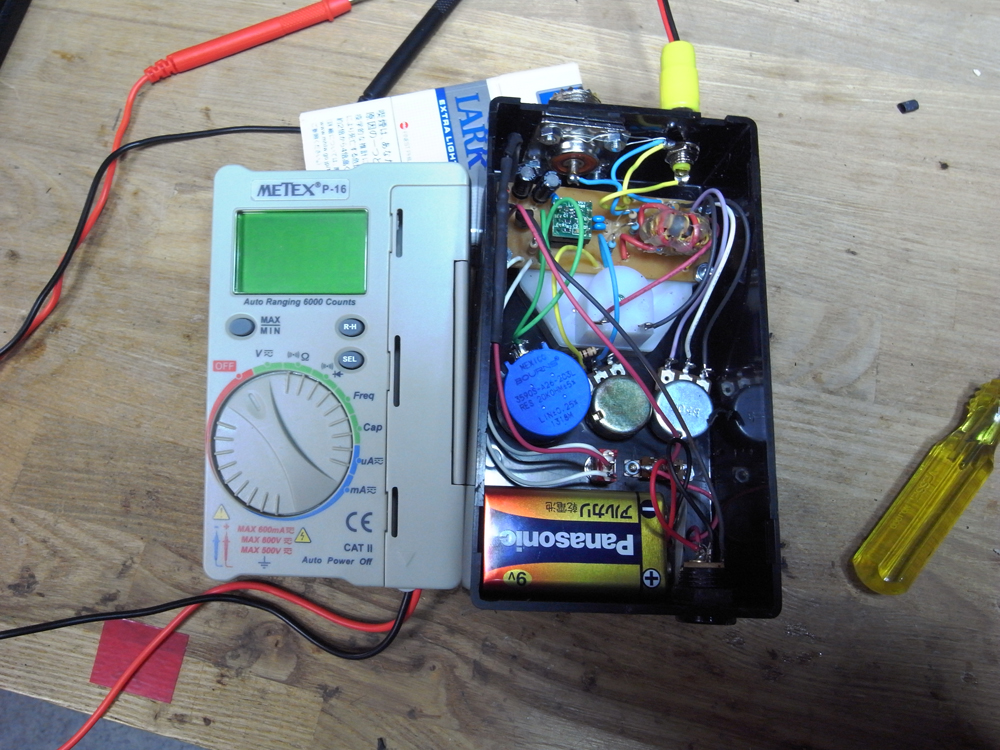

ケーシング

使いやすく、コンパクトに

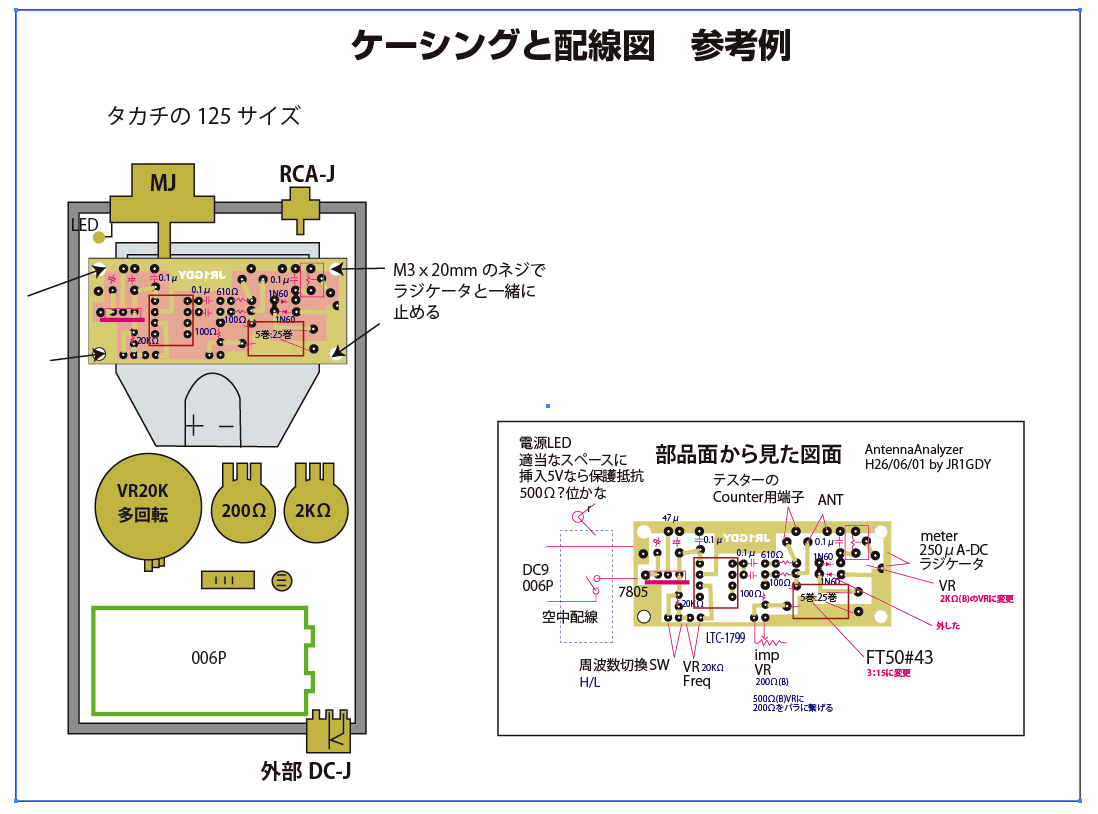

参考図
casing.png006P電池はマジックテープ(シール付 100均)で止める

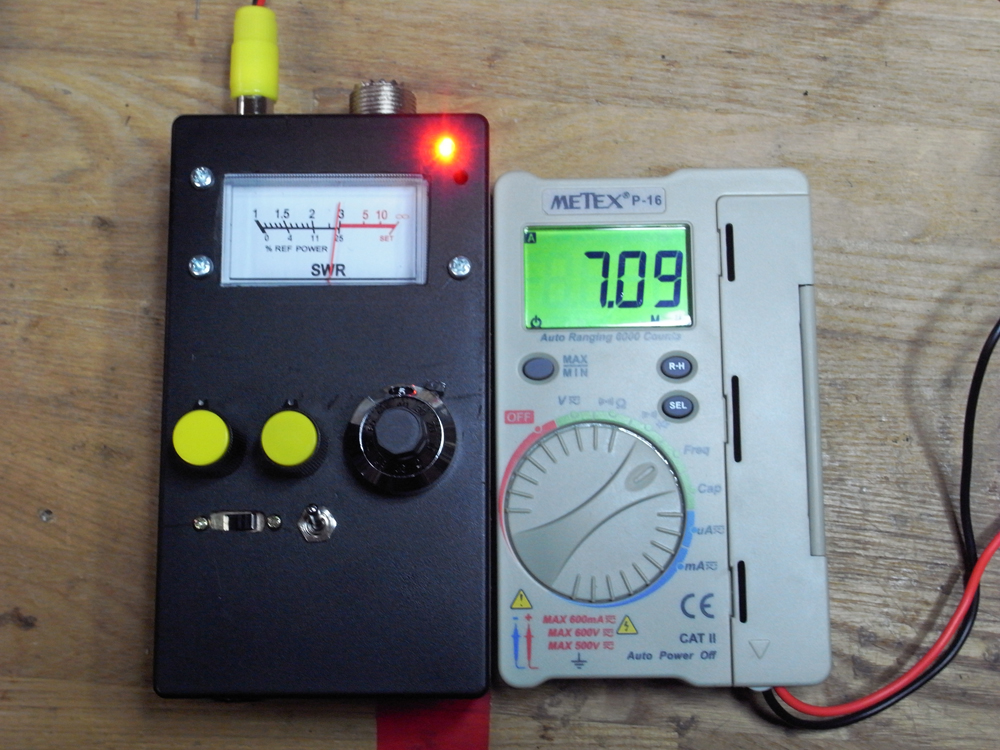

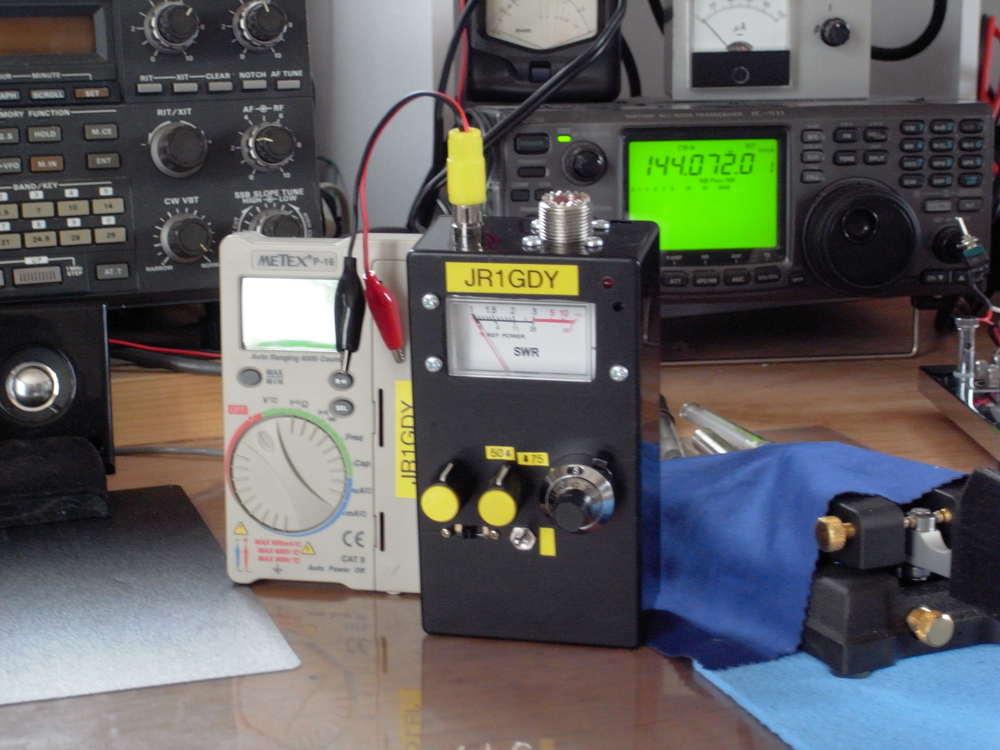

試用

使い方

  1. マルチメータとカウンター出力端子を接続
  2. アンテナは接続しないで、インピーダンスは50Ωに、レベルVRは∞セットに合わせる
  3. アンテナを接続
  4. 周波数ダイヤルで目的の周波数でSWRが下がるか SWRが下がった周波数にマッチング

校正の方法

正確なSWR値は期待しないでください。でも、おおよその値は校正表を作成すればわかります。

SWR=\frac{R}{50}で計算します。アンテナ端子に75,100,150,200Ωをそれぞれ接続して測れば、メータの校正ができます。SWR=1.5 2 3 4

私の場合、メーターとほぼ一致しました。

感想

シーン

使うシーンを想像すると、アンテナの新規作成と調整は正確な市販のアナライザーですが、高価で大きなアナライザーをバッグに入れるには躊躇します。

募集

私も作りたいという方がいましたら、6月中にメイル下さい、部品を一括して発注します。(10局以上になったら受付中止)
部品と基板は随時お届けしますので各自で製作をお願いします。
上手く出来ない・・自信ない・・・方はお知らせ下さい。一緒に作りましょう。

基板のみ、基板+トロイダルコアのみの方もOK

価格:完全キット¥6,000円 マルチメーター¥2,100円 合計¥8,100円です。
製作の手引きと注意書きプリント同梱

基板のみ¥1,000円 トロイダルのみ¥100円

注文履歴

局名基板トロイダルセットマルチメーターその他
JA2RYAさん--基板とトロイダルを送付 6/7日作成 完成
JR2CKQさん6/8 #2 完成 imp50Ω固定のもの
1RNAさん-6/18お渡ししました
2MTUさん6/17お渡し→6/22完成報告あり
3AEAさん6/14お届けしました
4HBRさん6/15お渡ししました
5LWYさん6/15お渡ししました。6/29完成報告有り
6MEQさん6/14お届けしました
7OLTさん6/29お渡し予定#1
8SCZさん6/115お渡ししました
9GDY6/15 3号機作成完了
10OZW6/29引き渡し予定
11JA3HDN-7/1発送
12予備--基板とトロイダル
13予備---基板のみ

セット:基板・トロイダルを除いたケース含む全ての部品
基板:プリント基板です。
トロイダル:FT50#43

機能拡張と改造そして応用編

拡張

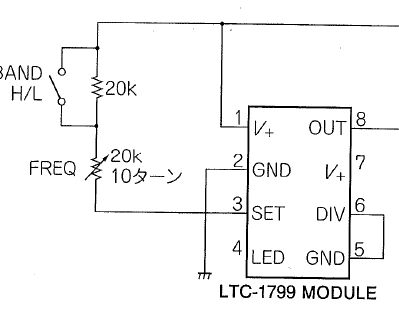

1.9MHzでも測れるように発振させるには

LTCのマニュアルはココ

LTC計算式 発振周波数MHz=10MHz\times\frac{10K\Omega}{R+3.3K\Omega{}}\times\frac{1}{N} Nは分周比、ここでは1

400Ωは40KΩの間違い3号機のダイヤル位置

3号機に機能追加(1.9MHz)

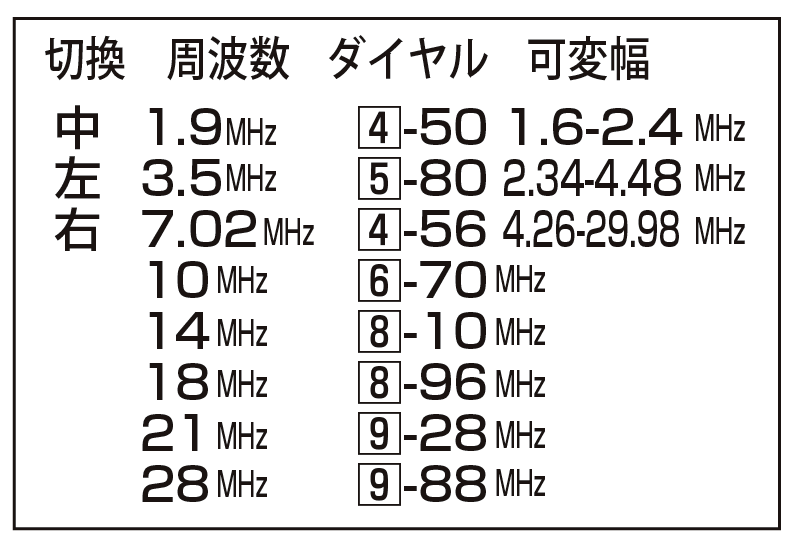

ダイヤル位置と周波数

スイッチ方向周波数帯ダイヤル窓-目盛可変出来る幅
Left1.9MHzLeft 4-501.6MHz〜2.4MHz
Center3.5MHzCenter 6-802.34MHz〜4.48MHz
Right7MHzRight 4-564.26MHz〜29.98MHz
10MHz6-7
14MHz8-1
18MHz8-96
21MHz9-28
24MHz9-58
28MHz9-88

拡張回路の接続方法
